Запчасти Case CX25 (04-01[00]) - STARTER MOTOR (04) - ELECTRICAL SYSTEMS

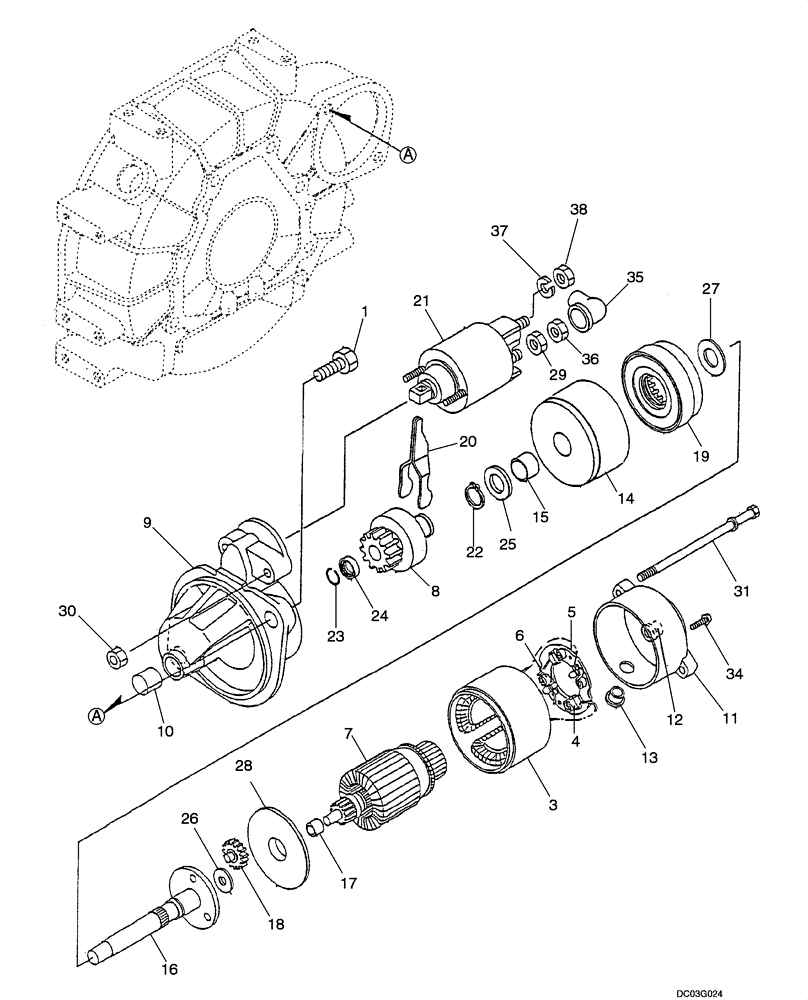

Схема запчастей Case CX25 - (04-01[00]) - STARTER MOTOR (04) - ELECTRICAL SYSTEMS
25
3
12
6
16
9
22
30
4
37
11
7
10
36
27
5
13
34
31
15
1
20
23
17
26
38
8
19
29
21
28
14
24
18
35

Артикул

Название

Примечание

Количество

1

VV26116120252

BOLT

BOLT M12 x 25 mm

2шт.

VV11925577010

STARTING MOTOR

Incl 3 - 36

1шт.

3

VVX0281007680

COIL ASSY.

COIL ASSY., Incl. 4

1шт.

4

VVX0280996180

KIT, STARTER MTR REP

STARTER KIT

2шт.

5

VVX0285105190

HOLDER

HOLDER ASSY., Incl 6

1шт.

6

VVX0285205030

SPRING

SPRING

4шт.

7

VVX0282005871

ARMATURE

ARMATURE ASSY.

1шт.

8

VVX0283006960

CLUTCH ASSEMBLY

CLUTCH SUB-ASSY.

1шт.

9

VVX2284005750

HOUSING ASSY.

HOUSING ASSY., Incl. 10

1шт.

10

VVX9491050100

NEEDLE BEARING

NEEDLE BEARING

1шт.

11

VVX0285005770

FRAME ASSY

FRAME ASSY., Incl. 12, 13

1шт.

12

VVX9491040990

BEARING

BEARING

1шт.

13

VVC0280626010

COVER

1шт.

14

VVX0284105010

BEARING ASSY

BEARING SUB-ASSY., Incl 15

1шт.

15

VVX9491034330

BEARING

BEARING

1шт.

16

ZZX0286105010

SHAFT SUB- ASSY., Incl. 17

1шт.

17

VVX9491034320

BEARING

BEARING

1шт.

18

VVX0286305010

GEAR

GEAR

3шт.

19

VVX0286355010

GEAR

GEAR

1шт.

20

VVX0287405140

LEVER

LEVER

1шт.

21

VVX0534007800

SWITCH

SWITCH, Emergency

1шт.

22

VVX9055715000

RING

RING

1шт.

23

VVX9490721360

RING

RING

1шт.

24

VVX0280210331

NUT

NUT

1шт.

25

VVX9490138110

WASHER

WASHER

1шт.

26

VVX9490138090

WASHER

WASHER

1шт.

27

VVX9490138100

WASHER

WASHER

1шт.

28

VVX0284525010

PLATE

PLATE

1шт.

29

VVX9490562360

NUT

NUT

1шт.

30

VVX9490560750

NUT

NUT

2шт.

31

VVX9490423520

BOLT

BOLT, THROUGH

2шт.

34

VVX9490065670

SCREW

SCREW M4 x 6 mm

2шт.

35

VVX0280335100

COVER

COVER SET, Terminal

1шт.

36

VVX1289510130

NUT

NUT

1шт.

37

NSS

NOT SOLD SEPARAT

Lock Washer

1шт.

38

NSS

NOT SOLD SEPARAT

Nut

1шт.

Выбрано товаров: 36
