(05-01[00]) - UNDERCARRIAGE

Запчасти Case CX25 (05-01[00]) - UNDERCARRIAGE (11) - TRACKS/STEERING

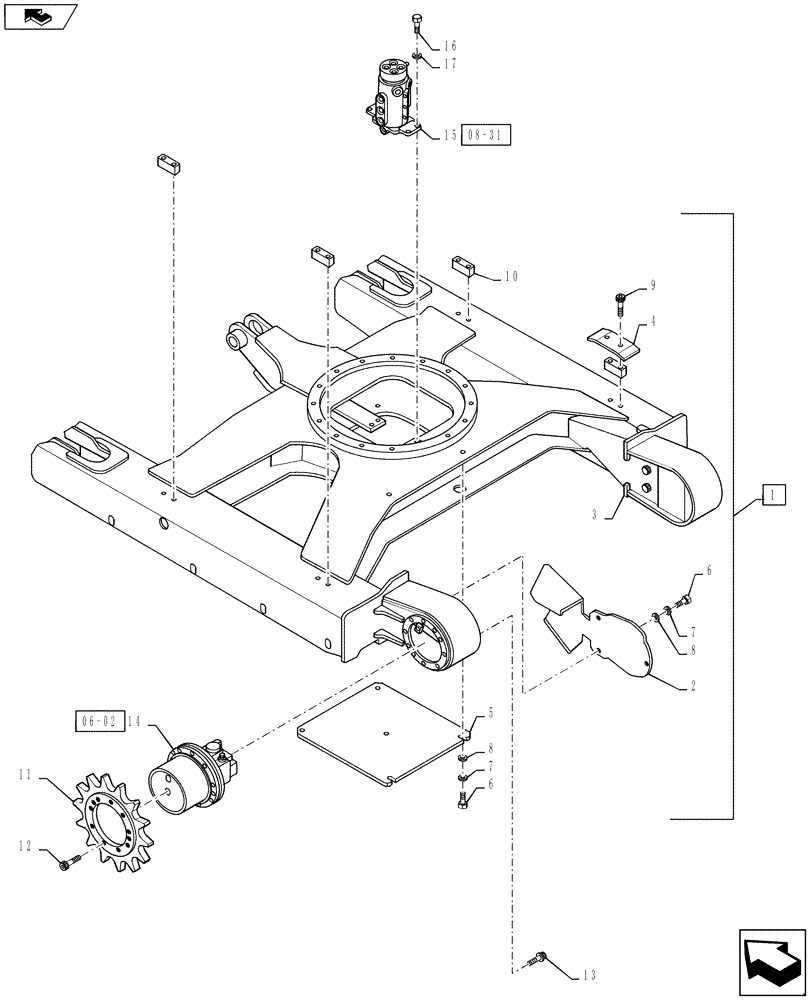

Схема запчастей Case CX25 - (05-01[00]) - UNDERCARRIAGE (11) - TRACKS/STEERING
8
2
08-31
7
6
8
13
6
06-02
15
home
17
10
4
5
7
3
16
12
11
14
1
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

5

PM01F01008P1

COVER

1шт.

6

ZS18C10016

SCREW,Hex, M10 x 16mm

10шт.

7

ZW26X10000

LOCK WASHER

10шт.

8

ZW16H10000

WASHER

10шт.

9

ZS28C10025

SCREW,Hex Socket Head, M10 x 25mm

8шт.

12

ZS28C10025

SCREW,Hex Socket Head, M10 x 25mm

22шт.

13

PM53D01006P1

CAPSCREW

20шт.

15

PM55V00012F1

JOINT ASSY.

See Figure 08 -31

1шт.

16

ZS18C08025

SCREW,Hex, M8 x 25mm

4шт.

17

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.
