(09-44[00]) - HEATER UNIT - CAB

Запчасти Case CX25 (09-44[00]) - HEATER UNIT - CAB (09) - CHASSIS/ATTACHMENTS

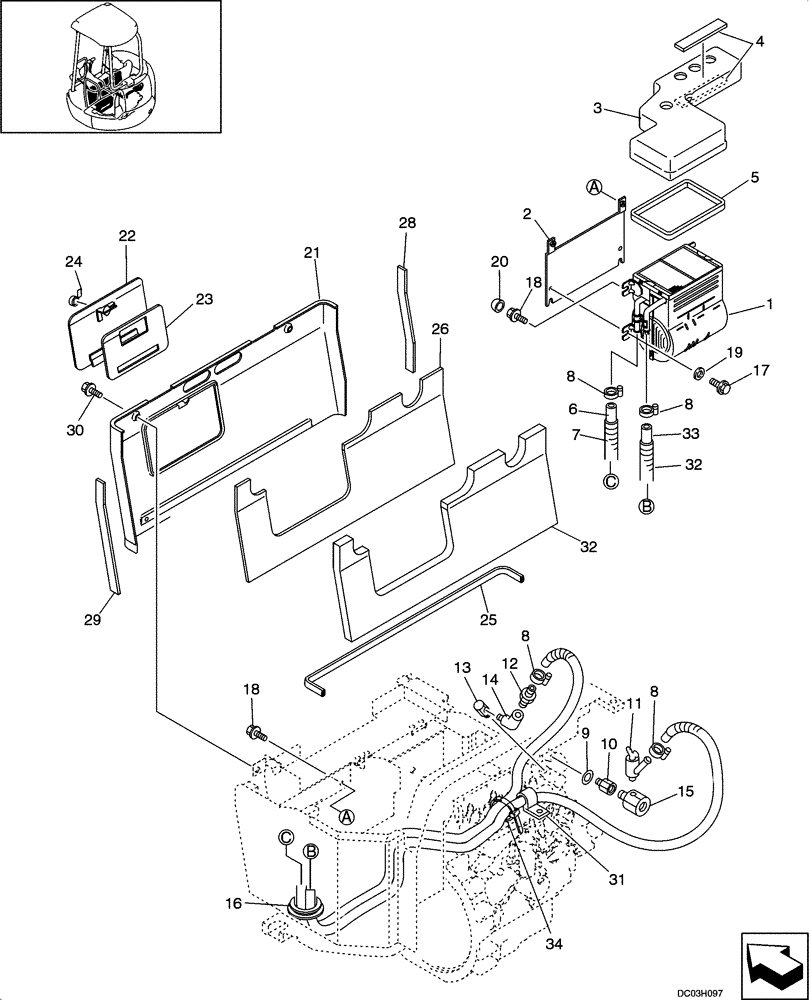

Схема запчастей Case CX25 - (09-44[00]) - HEATER UNIT - CAB (09) - CHASSIS/ATTACHMENTS
33
18
10
9
5
24
8
20
19
31
25
32
8
7
28
34
3
13
23
16
21
11
29
17
12
6
18
22
8
30
15
32
1
14
26
2
4
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM21M00005F1

HEATER ASSY.

Components are NSS, Includes Blower Motor

1шт.

2

PM21M01020P1

PLATE

1шт.

PM21M01026F1

DUCT

Incl. 3 - 5

1шт.

3

PM21M01025P1

DUCT

1шт.

4

PM21M01015P1

FOAM INSULATION

2шт.

5

PM21M01016P1

RUBBER

1шт.

6

R18T0026D3

HOSE ASSY.

1шт.

7

YN20M01046D8

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 1400.00mm

1шт.

8

ZC16X02000

CLIP

4шт.

9

PU21M01014P1

GASKET

1шт.

10

PU21M01006P1

BUSHING

1шт.

11

PH21M01008P1

COCK

1шт.

12

2444Z1630

FITTING

1шт.

13

PM21M01018P1

ELBOW

1шт.

14

PM21M01019P1

ELBOW

1шт.

15

PU21M01007P1

FITTING

1шт.

16

2420Z699

GROMMET

1шт.

17

ZM11C08016

BOLT

2шт.

18

ZM22C08020

BOLT

2шт.

19

PV01P01007P1

WASHER

2шт.

20

2414Z306D2

CAP

1шт.

PM03M01410F4

COVER ASSY

Incl. 21 - 29

1шт.

21

PM03M01412P1

COVER

1шт.

22

PM03M01281P2

COVER

1шт.

23

PM03M01282P1

RUBBER

1шт.

24

YX21C01159F1

LOCK

1шт.

25

YN21C01692D8

TRIM PANEL

1шт.

26

PM03M01347P1

RUBBER SLEEVE

1шт.

27

PM02M01341P1

INSULATION

1шт.

28

PM03M01343P1

RUBBER SLEEVE

1шт.

29

PM03M01342P1

RUBBER SLEEVE

1шт.

30

PA03M01093D2

BOLT

4шт.

31

2432R233D3

CLIP

1шт.

32

YN20M01046DC

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 1600.00mm

1шт.

33

R18T0026D77

HOSE ASSY.

1шт.

34

PY01P01043P3

CLIP

1шт.
