(09-31[00]) - CONTROL PEDAL AND LEVER ASSY

Запчасти Case CX25 (09-31[00]) - CONTROL PEDAL AND LEVER ASSY (09) - CHASSIS/ATTACHMENTS

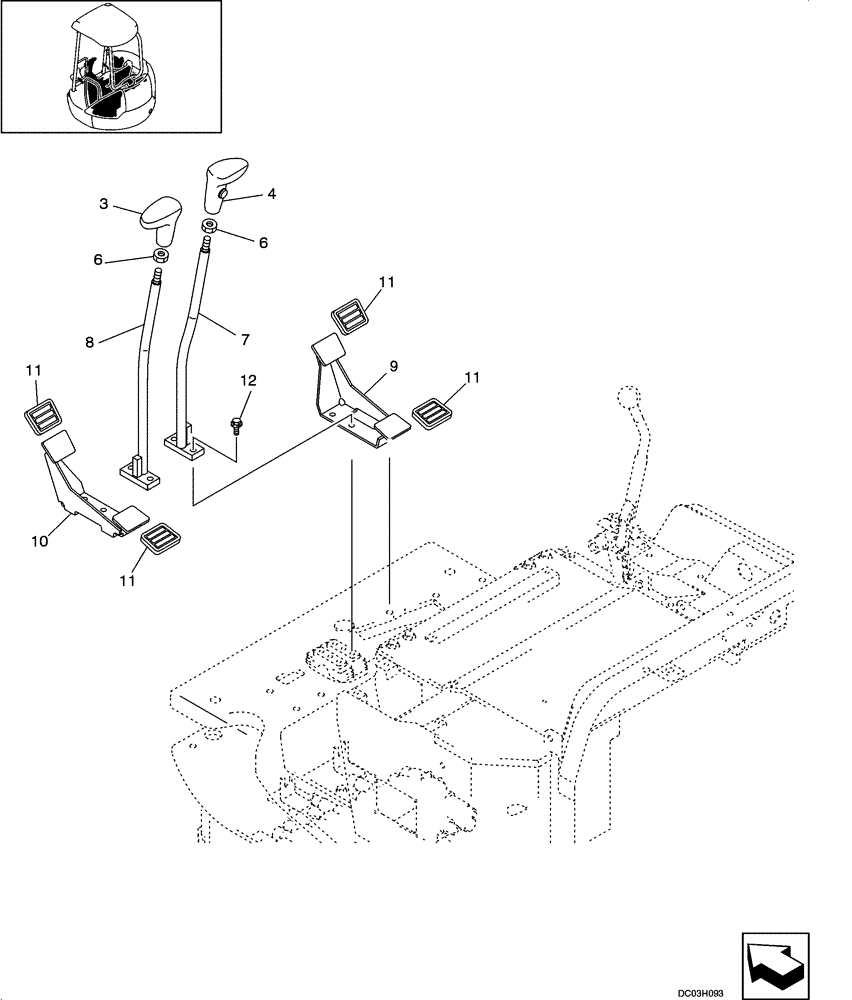

Схема запчастей Case CX25 - (09-31[00]) - CONTROL PEDAL AND LEVER ASSY (09) - CHASSIS/ATTACHMENTS
6
4
11
11
10
3
9
8
7
11
11
6
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

YN03M01040P1

GRIP

1шт.

4

YN03M01286F1

GRIP

Assy, Incl 4-1 - 4-3

1шт.

4-1

YN03M01286S001

GRIP

no ref#

1шт.

4-2

YN03M01286S002

SWITCH

no ref# (Used for 2-speed Select)

1шт.

4-3

YN03M01286S003

CAP

no ref#

1шт.

6

2420Z1232

NUT

2шт.

7

PV03M01131P1

LEVER ASSY.

1шт.

8

PV03M01130P1

LEVER

1шт.

9

PV55M01002P1

PEDAL

1шт.

10

PV55M01001P1

PEDAL

1шт.

11

2427Z560

COVER

4шт.

12

PA03M01093D5

BOLT

4шт.
