(09-23[00]) - CONTROLS - OPERATORS COMPARTMENT

Запчасти Case CX25 (09-23[00]) - CONTROLS - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS

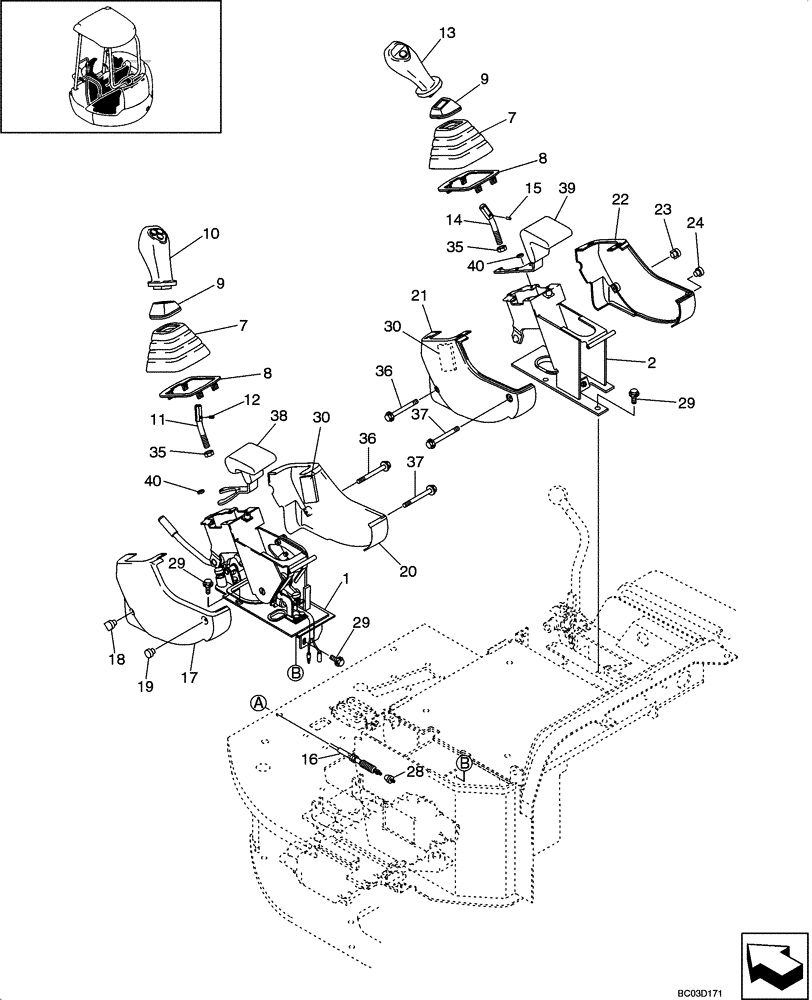

Схема запчастей Case CX25 - (09-23[00]) - CONTROLS - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS
29
20
7
24
37
40
12
28
37
17
14
9
1
19
35
36
7
22
18
36
21
40
16
38
15
2
35
23
11
30
9
8
29
30
10
39
29
13
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM03M00029F1

CONTROL

Left Hand See Figure 09 -27

1шт.

2

PM03M00024F1

CONTROL

Right Hand See Figure 09 -28

1шт.

PV03M01134F1

BOOT

Incl. 7, 8

2шт.

7

LE03M01008P1

BOOT

1шт.

8

YT03M01051P2

PLATE

1шт.

9

LF03M01004P1

BOOT

2шт.

PV03M01133F2

GRIP

Left Hand -- Incl. 10 - 12

1шт.

10

LF03M01005F3

HANDLE

Left Hand, 6 Wires -- Black, Red, Blue, Gray, Yellow & Green (With 3 Switches)

1шт.

11

PV03M01132P1

LEVER

1шт.

12

ZP26D05028

PIN,5mm OD x 28mm L, Slotted

1шт.

PV03M01133F1

GRIP

Right Hand -- Incl. 13 - 15

1шт.

13

LF03M01005F1

HANDLE

Right Hand, 2 Wires - Yellow & Green (With 1 Switch)

1шт.

14

PV03M01132P1

LEVER

1шт.

15

ZP26D05028

PIN,5mm OD x 28mm L, Slotted

1шт.

16

PM03M01448D1

CABLE ASSY.

1шт.

PF03M01041F2

COVER ASSY

Incl. 17 - 19

1шт.

17

PF03M01038D2

COVER

1шт.

18

PF03M01039D2

CAP

1шт.

19

PF03M01040D2

CAP

1шт.

20

PF03M01037D2

COVER

1шт.

21

PF03M01038D2

COVER

1шт.

PF03M01030F3

COVER

Incl. 22 - 24

1шт.

22

PF03M01037D2

COVER

1шт.

23

PF03M01039D2

CAP

1шт.

24

PF03M01040D2

CAP

1шт.

28

2420R736D2

END

1шт.

29

PA03M01093D2

BOLT

6шт.

30

PM03M01323P1

COVER

2шт.

35

ZN18C14011

NUT

M14x2.0mm

2шт.

36

PA03M01084D1

BOLT

2шт.

37

PA03M01084D3

BOLT

2шт.

38

PE03M01099P1

SUPPORT

1шт.

39

PE03M01098P1

SUPPORT

1шт.

40

PV03M01135P1

SPACER

2шт.
