(09-02[00]) - TURNTABLE - ACCESS COVERS

Запчасти Case CX25 (09-02[00]) - TURNTABLE - ACCESS COVERS (09) - CHASSIS/ATTACHMENTS

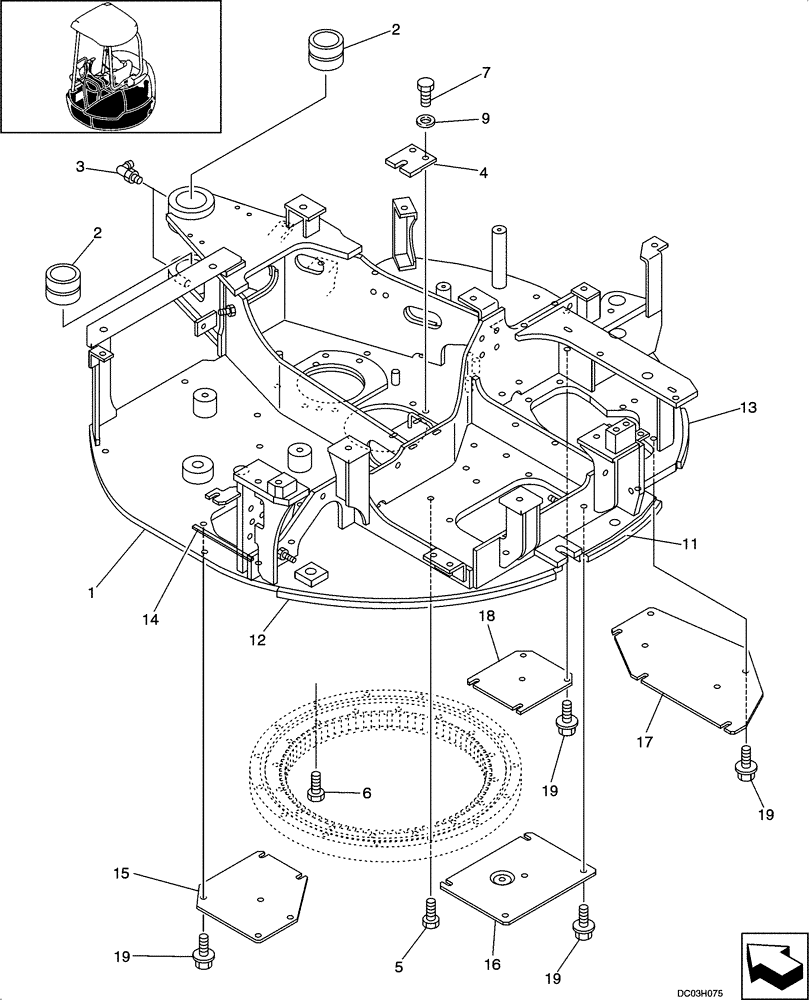

Схема запчастей Case CX25 - (09-02[00]) - TURNTABLE - ACCESS COVERS (09) - CHASSIS/ATTACHMENTS
13
18
7
15
6
3
4
19
2
16
19
11
19
2
1
19
5
12
17
14
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM52F00019P1

FRAME ASSY., Incl. 2 - 14

1шт.

3

ZG91U02000

LUBE NIPPLE

2шт.

4

PM52F01202P1

STOP

STOPPER

1шт.

5

ZS18C12060

SCREW,Hex, M12 x 60mm

14шт.

6

HS58C12060G1

BOLT

1шт.

7

ZS18C12030

SCREW,Hex, M12 x 30mm

2шт.

9

ZW16X12000

WASHER

2шт.

12

YR21C01135D6

RUBBER

1шт.

14

PM24E01043D4

RUBBER

1шт.

15

PM24C01010P1

COVER

1шт.

19

ZM22C10020

BOLT

18шт.

Выбрано товаров: 11
