(08-67[00]) - MOUNTING - BOOM AND ARM CYLINDERS

Запчасти Case CX25 (08-67[00]) - MOUNTING - BOOM AND ARM CYLINDERS (08) - HYDRAULICS

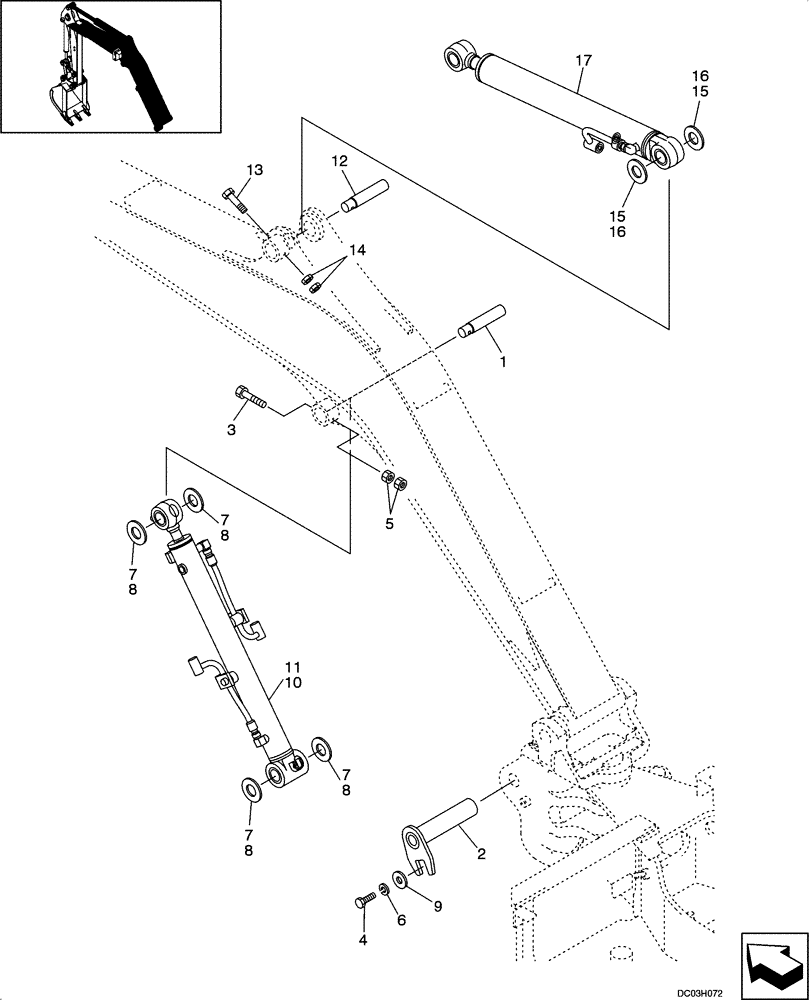

Схема запчастей Case CX25 - (08-67[00]) - MOUNTING - BOOM AND ARM CYLINDERS (08) - HYDRAULICS
8
4
7
11
8
17
15
8
3
7
7
10
16
15
1
2
13
8
5
7
14
9
6
16
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

HS18C10080G3

BOLT

1шт.

4

ZS18C10025

SCREW,Hex, M10 x 25mm

1шт.

5

ZN18C10008

NUT

2шт.

6

ZW26X10000

LOCK WASHER

1шт.

7

PR20B01107P1

SHIM (t=0, 5)

2шт.

8

PR02B01123D1

SHIM,0.9mm Thk

5шт.

9

2418T21137

WASHER

1шт.

13

HS18C10080G3

BOLT

1шт.

14

ZN18C10008

NUT

2шт.

15

PR02B01107P1

SHIM,0.5mm Thk

1шт.

16

PR02B01123D1

SHIM,0.9mm Thk

2шт.

Выбрано товаров: 11
