(08-51[00]) - VALVE ASSY - PILOT (PA30V00003F3)

Запчасти Case CX25 (08-51[00]) - VALVE ASSY - PILOT (PA30V00003F3) (08) - HYDRAULICS

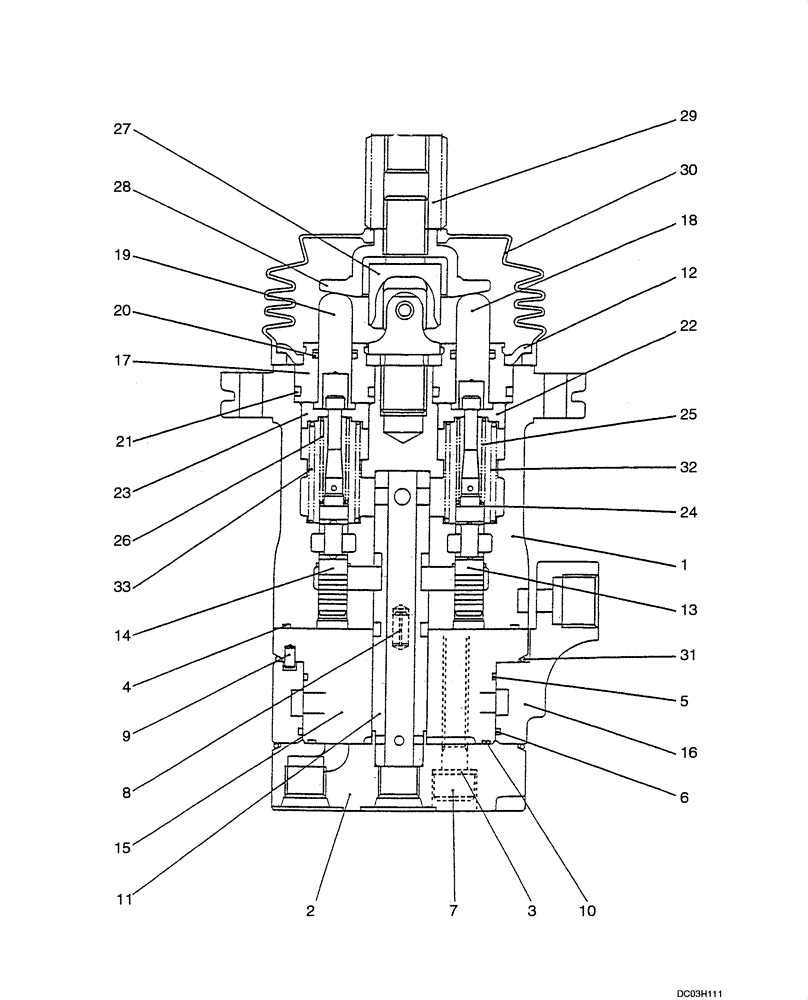

Схема запчастей Case CX25 - (08-51[00]) - VALVE ASSY - PILOT (PA30V00003F3) (08) - HYDRAULICS
28
29
5
13
19
12
30
23
24
32
9
7
2
20
4
3
33
26
15
31
18
22
21
6
8
25
14
11
17
27
10
16
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PA30V00003F3

VALVE

Incl. 1 - 33

1шт.

1

NSS

NOT SOLD SEPARAT

Case

1шт.

2

PM30V00016S111

PLATE

1шт.

3

2436U1277S121

WASHER

2шт.

4

PA30V00003S122

O-RING

1шт.

5

PA30V00003S123

O-RING

1шт.

6

PH30V00005S124

O-RING

1шт.

7

ZS24C08065

CAPSCREW

2шт.

8

ZP26D05010

PIN

1шт.

9

2436U2903S28

PIN

1шт.

10

PH30V00005S128

O-RING

1шт.

11

NSS

NOT SOLD SEPARAT

Bushing

1шт.

12

YT30V00008S151

PLATE

1шт.

13

NSS

NOT SOLD SEPARAT

Spool

2шт.

14

NSS

NOT SOLD SEPARAT

Spool

2шт.

15

PA30V00003S202

CASE

1шт.

16

PH30V00005S522

SLEEVE

1шт.

17

2436U1277S211

PLUG

4шт.

18

2436U2155S212

ROD

2шт.

19

PU30V00002S2122

ROD

2шт.

20

2436U1277S213

SEAL

4шт.

21

ZD12P02000

O-RING,2.4mm Thk x 19.8mm ID, 90 Duro

4шт.

22

NSS

NOT SOLD SEPARAT

Seat, Spring

2шт.

23

NSS

NOT SOLD SEPARAT

Seat, Spring

2шт.

24

2436U1277S217

WASHER

4шт.

25

NSS

NOT SOLD SEPARAT

Spring

2шт.

26

NSS

NOT SOLD SEPARAT

Spring

2шт.

27

2436U2581S301

FLEXIBLE JOINT

1шт.

28

YT30V00008S302

PLATE

1шт.

29

2436U1242S312

NUT

1шт.

30

YT30V00008S501

BOOT

1шт.

31

PH30V00005S521

O-RING

2шт.

32

NSS

NOT SOLD SEPARAT

Spring

2шт.

33

NSS

NOT SOLD SEPARAT

Spring

2шт.
