(08-43[00]) - VALVE ASSY - BOOM

Запчасти Case CX25 (08-43[00]) - VALVE ASSY - BOOM (08) - HYDRAULICS

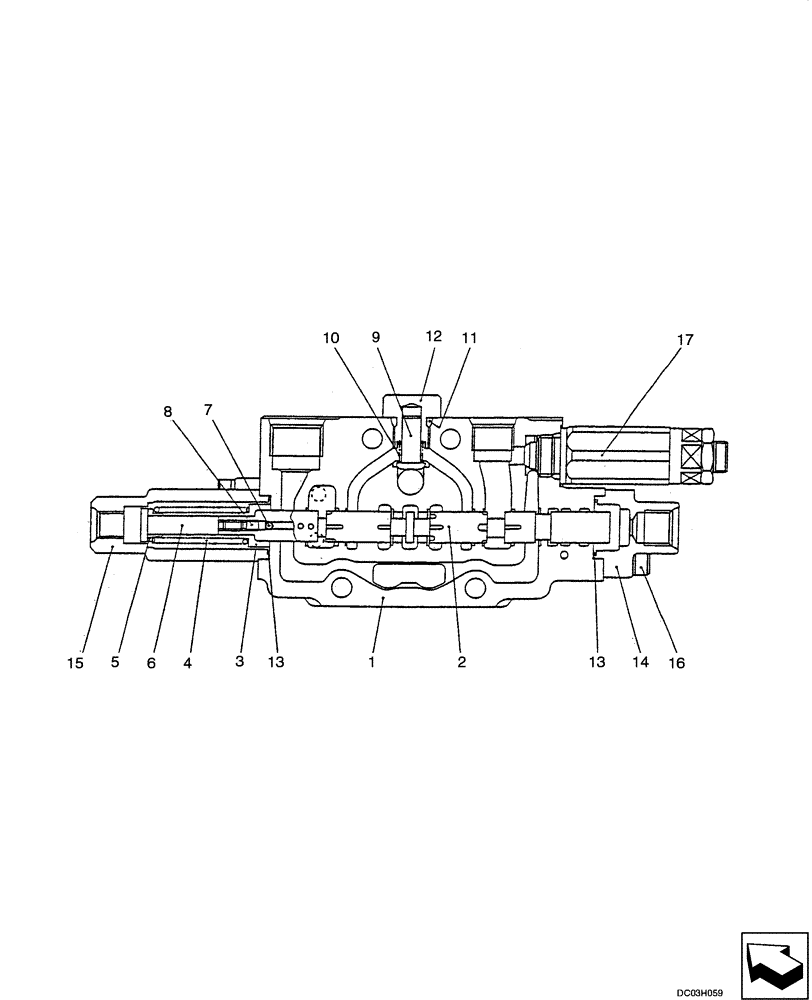

Схема запчастей Case CX25 - (08-43[00]) - VALVE ASSY - BOOM (08) - HYDRAULICS
7
10
6
9
8
16
3
1
4
12
15
11
17
13
2
13
5
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

NSS

NOT SOLD SEPARAT

Seat

1шт.

4

NSS

NOT SOLD SEPARAT

Spring

1шт.

5

NSS

NOT SOLD SEPARAT

Seat

1шт.

6

NSS

NOT SOLD SEPARAT

Spool

1шт.

7

NSS

NOT SOLD SEPARAT

Ball

1шт.

8

NSS

NOT SOLD SEPARAT

Setscrew

1шт.

9

PH30V00003S006

POPPET

1шт.

10

PH30V00003S007

SPRING

1шт.

11

ZD12P01100

O-RING

1шт.

12

PW30V00003S009

PLUG

1шт.

13

PW30V01008S011

O-RING

2шт.

14

PM30V00021S012

COVER

1шт.

15

PM30V00021S013

COVER

1шт.

16

PM30V00021S014

SCREW

4шт.

17

PM22V99995F4

RELIEF VALVE See Figure 08 -46

1шт.
