(08-50[00]) - CYLINDER ASSY, BOOM

Запчасти Case CX14 (08-50[00]) - CYLINDER ASSY, BOOM (08) - HYDRAULICS

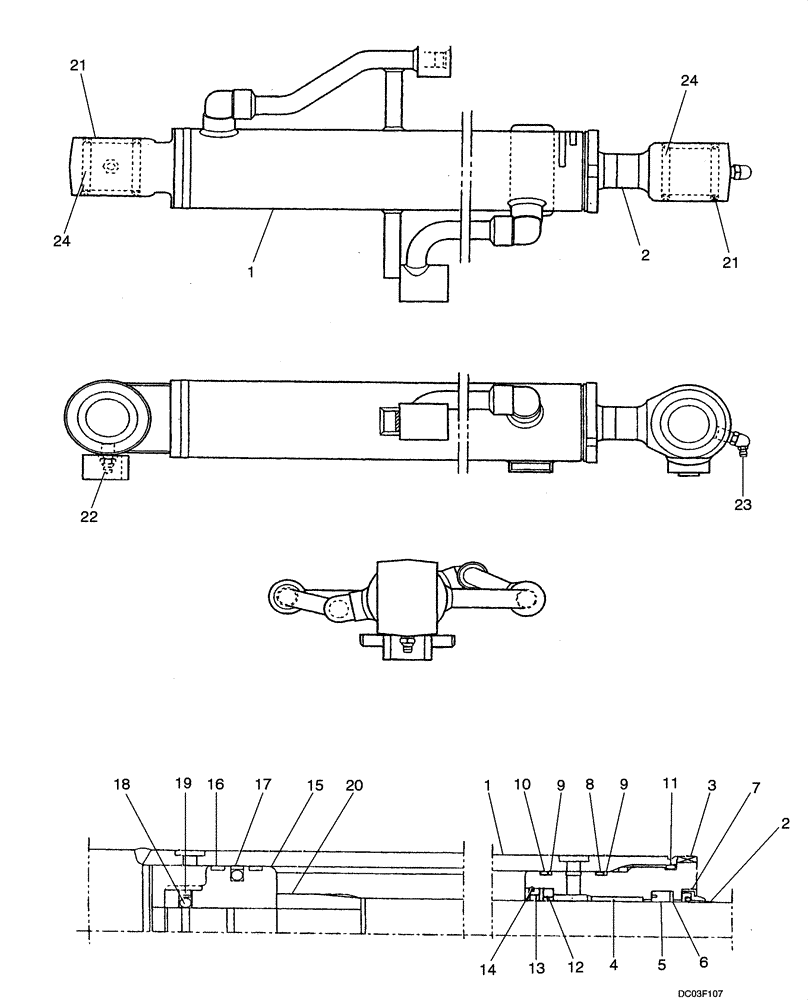

Схема запчастей Case CX14 - (08-50[00]) - CYLINDER ASSY, BOOM (08) - HYDRAULICS
15
7
10
1
21
23
11
2
19
5
4
8
2
9
14
6
16
18
24
20
24
9
1
13
21
12
17
22
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PE01V00001F1

CYLINDER ASSY.

Incl. 1 - 24

1шт.

1

PE01V00001S001

TUBE

Incl. 24

1шт.

2

PE01V00001S002

PISTON ROD

Incl. 24

1шт.

3

PU01V00007S003

GLAND

1шт.

4

2438U359S4

BUSHING

1шт.

5

PM01V00009S005

BACK-UP RING

1шт.

6

PU01V00013S006

BACK-UP RING

1шт.

7

PU01V00013S007

WIPER

1шт.

8

PM01V00009S007

O-RING

1шт.

9

PM01V00009S008

RING, SNAP

RING SNAP

2шт.

10

2436U1027S62

O-RING

1шт.

11

PM01V00009S009

O-RING

1шт.

12

PU01V00013S012

BACK-UP RING

1шт.

13

PU01V00013S013

SPACER

1шт.

14

PU01V00013S014

STOP PLUG

1шт.

15

PU01V00013S015

PISTON

1шт.

16

PU01V00013S016

RING

2шт.

17

PM01V00009S012

RING

1шт.

18

2438U988S19

BALL

1шт.

19

2438U988S18

SET SCREW

1шт.

20

PU01V00007S020

BEARING

1шт.

21

PM01V00009S019

GASKET

4шт.

22

ZG91S02000

LUBE NIPPLE,1/8" NPT x 1/8" NPT

1шт.

23

2438U1119S19

LUBE NIPPLE,67 Degree x 1/8" PT

1шт.

24

PE01V00002S101

BUSHING

2шт.

PE01V00001R100

SEAL KIT

Incl. 5 - 11, 16, 17

1шт.
