(08-11[00]) - HYDRAULIC LINES - BOOM

Запчасти Case CX14 (08-11[00]) - HYDRAULIC LINES - BOOM (08) - HYDRAULICS

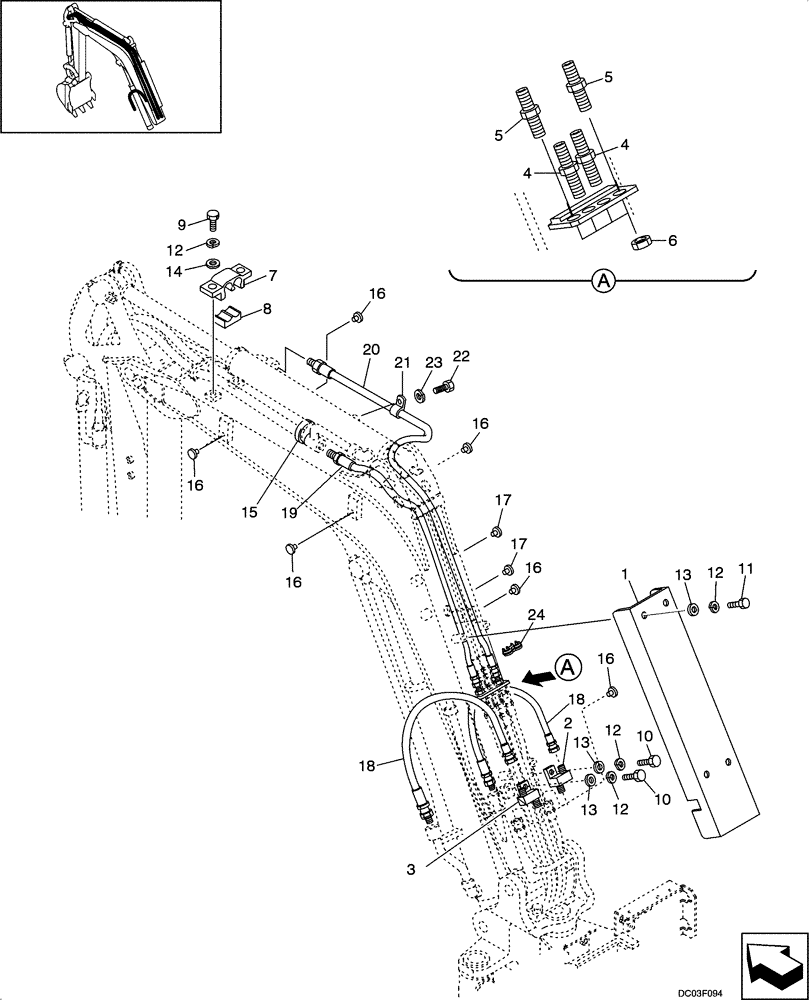

Схема запчастей Case CX14 - (08-11[00]) - HYDRAULIC LINES - BOOM (08) - HYDRAULICS
16
4
16
20
12
23
2
22
17
13
7
9
21
15
13
10
19
10
1
18
8
6
11
16
17
14
4
12
3
16
12
16
13
5
16
5
18
12
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PE42H01004P1

COVER

1шт.

2

PA42H01016D1

FLEXIBLE JOINT

1шт.

3

PA42H01016D2

FLEXIBLE JOINT

1шт.

4

PA42H01014P1

CONNECTION

2шт.

5

PA42H01005P1

CONNECTION

2шт.

6

PA42H01004P1

NUT

4шт.

7

PA42H01013P1

CLAMP

1шт.

8

PA02B01058P2

GUARD

1шт.

9

ZS18C08020

SCREW,Hex, M8 x 20mm

2шт.

10

ZS18C08016

SCREW,Hex, M8 x 16mm

2шт.

11

ZS18C08012

SCREW,Hex, M8 x 12mm

4шт.

12

ZW26X08000

LOCK WASHER

8шт.

13

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

6шт.

14

ZW16H08000

WASHER

2шт.

15

PY01P01043D2

CABLE TIE,4.60mm W x 202mm L

1шт.

16

PV02B01073D2

CAP

7шт.

17

PV02B01073D4

CAP

2шт.

18

PU42H01006D5

HOSE ASSY.

2шт.

19

PE42H01008D1

HOSE ASSY.

1шт.

20

PE42H01008D5

HOSE ASSY.

1шт.

21

2432R225D7

CLIP

1шт.

22

ZS18C10014

SCREW,Hex, M10 x 14mm

1шт.

23

ZW26X10000

LOCK WASHER

1шт.

24

PA03H01039D2

CLAMP

1шт.
