(08-10[00]) - HYDRAULIC LINES - LOWER

Запчасти Case CX14 (08-10[00]) - HYDRAULIC LINES - LOWER (08) - HYDRAULICS

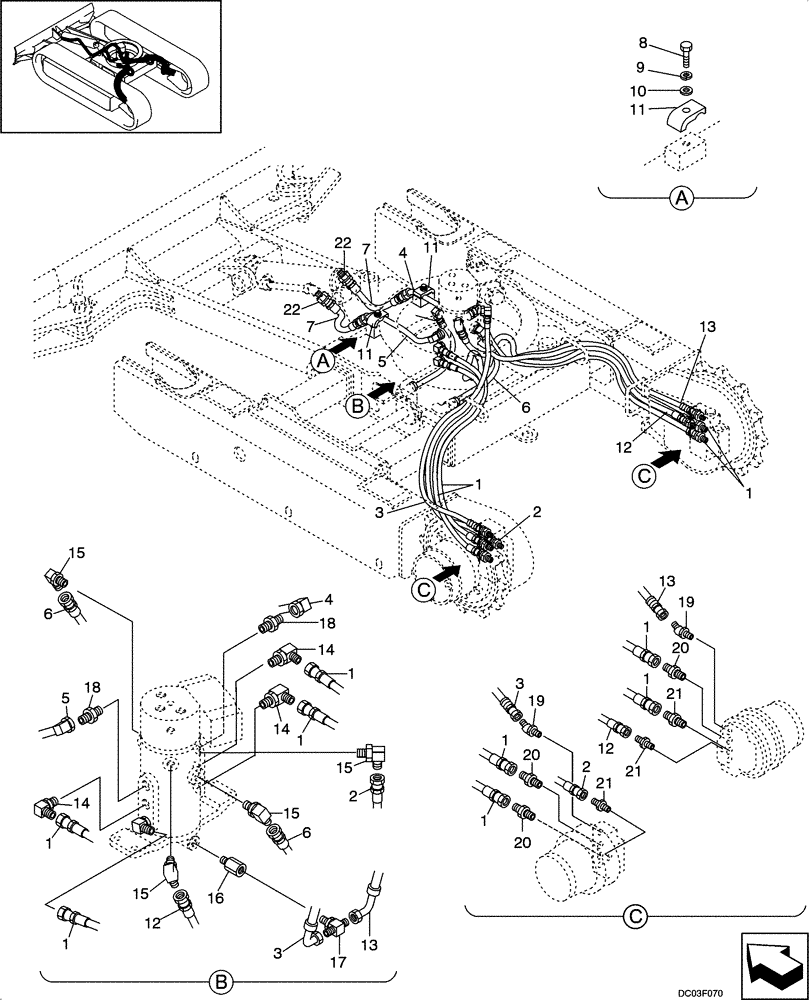

Схема запчастей Case CX14 - (08-10[00]) - HYDRAULIC LINES - LOWER (08) - HYDRAULICS
15
14
13
13
14
22
15
7
12
1
7
20
3
12
2
16
14
6
1
1
4
21
6
20
12
17
15
21
11
20
1
1
11
18
1
21
1
13
15
19
5
3
8
1
1
10
9
22
5
4
6
2
19
11
3
1
2
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PA02H01003D9

HOSE ASSY.

4шт.

2

PA02H01017D5

HOSE ASSY.

1шт.

3

PA02H01020D2

HOSE ASSY.

1шт.

4

PA02H01014P1

TUBE

1шт.

5

PA02H01013P1

TUBE

1шт.

6

PA02H01003D5

HOSE ASSY.

2шт.

7

PA02H01003DA

HOSE ASSY.

2шт.

8

ZS18C08035

SCREW,Hex, M8 x 35mm

2шт.

9

ZW26X08000

LOCK WASHER

2шт.

10

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

2шт.

11

ZC26X12009

CLAMP

2шт.

12

PA02H01017D6

HOSE ASSY.

1шт.

13

PA02H01021D2

HOSE ASSY.

1шт.

14

HH35S04004G1

90 ELBOW

3шт.

15

HH35S04002G1

ELBOW

4шт.

16

PA19H01001P1

X

CONNECTOR

1шт.

17

HH55L04004G2

TEE

1шт.

18

HH25S04002G2

HYD CONNECTOR

2шт.

19

HH45S04004G1

45 ELBOW

2шт.

20

HH25S04006G1

90 ELBOW

4шт.

21

HH25S04002G2

HYD CONNECTOR

2шт.

22

HH25S04004G1

HYD CONNECTOR

2шт.
