(02-06[00]) - RADIATOR MOUNTING

Запчасти Case CX14 (02-06[00]) - RADIATOR MOUNTING (02) - ENGINE

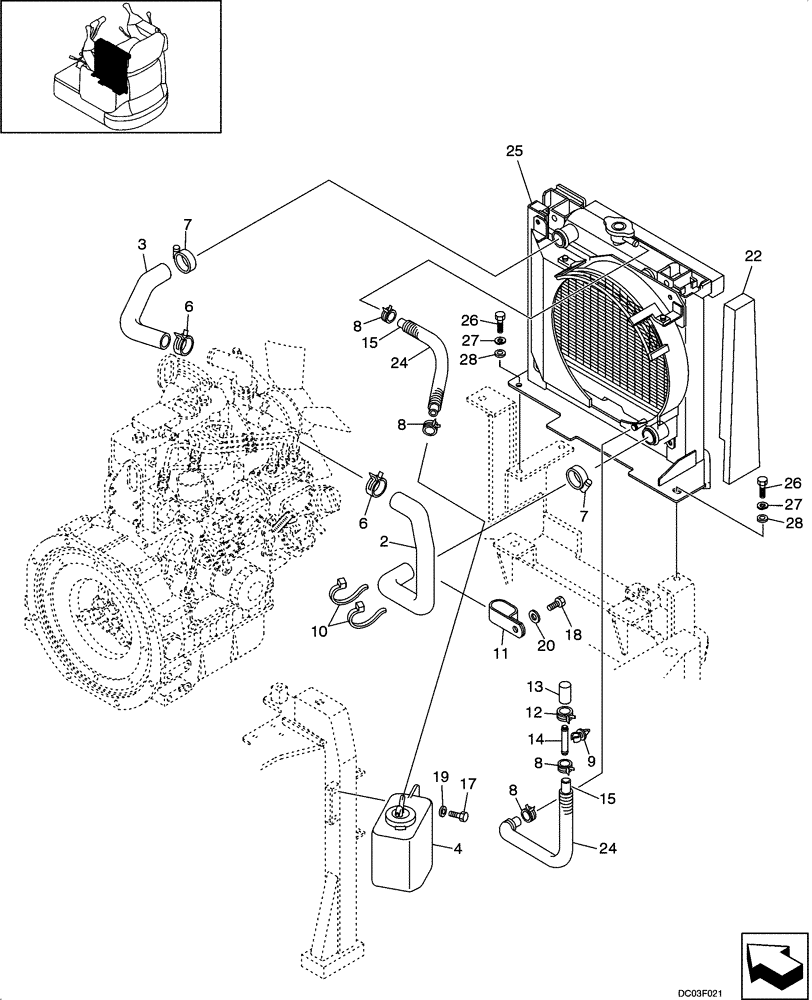

Схема запчастей Case CX14 - (02-06[00]) - RADIATOR MOUNTING (02) - ENGINE
7
24
28
20
19
8
6
18
2
8
9
27
24
8
6
8
4
12
14
15
7
15
10
28
17
11
26
13
27
22
3
25
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

YANMAR DIESEL ENGINE

1шт.

3TNE68 - YB

1шт.

2

PE05P01023P1

RADIATOR HOSE

1шт.

3

PA05P01019D2

RADIATOR HOSE

1шт.

4

PU01P01024F1

RESERVOIR

1шт.

6

PH05P01088D3

CLIP

2шт.

7

ZC16X03300

FASTENER

2шт.

8

PV01P01004D1

BAND

4шт.

9

YR21C01123P1

COLLAR

1шт.

10

PY01P01043D3

CABLE TIE,188mm L

2шт.

11

2432R225D13

CLIP

1шт.

12

PV01P01004D2

BAND

1шт.

13

PU01P01023P1

CAP

1шт.

14

PA05P01025P1

TUBE

1шт.

15

PV21M01001D8

HOSE ASSY.

2шт.

17

ZS18C06016

SCREW,Hex, M6 x 16mm

2шт.

18

ZS18C10016

SCREW,Hex, M10 x 16mm

1шт.

19

ZW16X06000

WASHER

2шт.

20

ZW16H10000

WASHER

1шт.

22

PE05P01025P2

FOAM INSULATION

1шт.

24

PU13E01002D9

TUBE

2шт.

25

PE05P00003F2

RADIATOR

RADIATOR See Figure 02 -07

1шт.

26

ZS18C08020

SCREW,Hex, M8 x 20mm

3шт.

27

ZW26X08000

LOCK WASHER

3шт.

28

ZW16H08000

WASHER

3шт.

YANMAR DIESEL PART NO.

1шт.

4

VV12146844510

TANK

1шт.
