(09-25[00]) - BOOM ASSY (S/N PE01-00101 - 00626)

Запчасти Case CX14 (09-25[00]) - BOOM ASSY (S/N PE01-00101 - 00626) (09) - CHASSIS/ATTACHMENTS

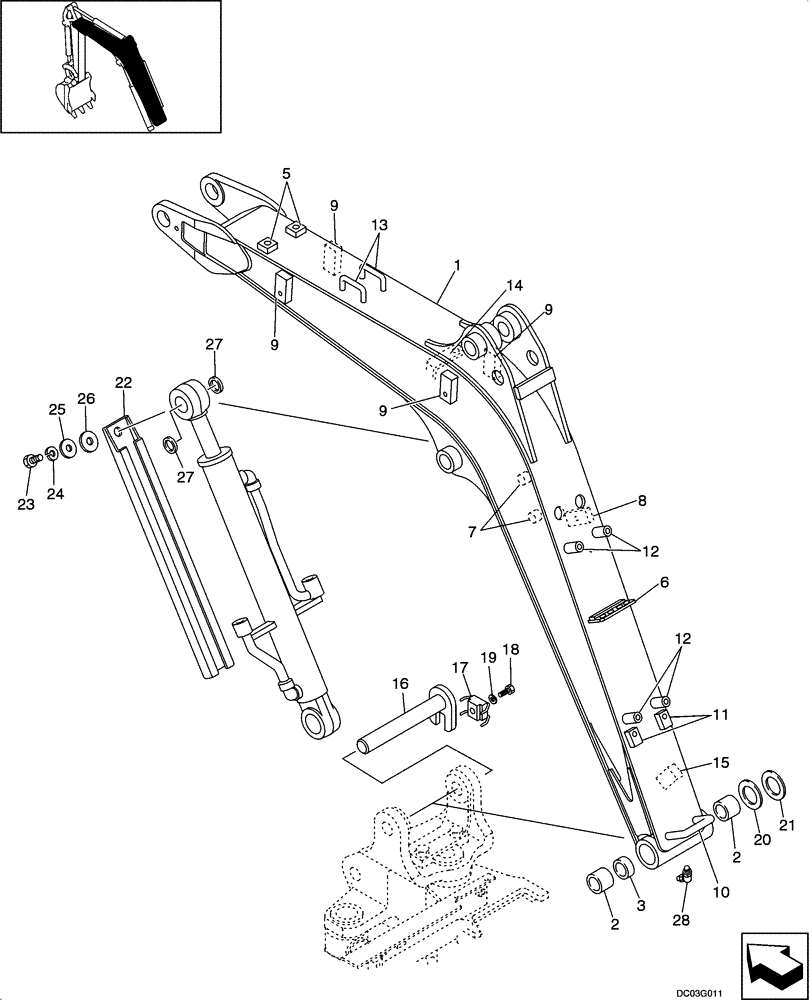

Схема запчастей Case CX14 - (09-25[00]) - BOOM ASSY (S/N PE01-00101 - 00626) (09) - CHASSIS/ATTACHMENTS
9
6
2
26
13
1
25
5
12
18
9
14
19
16
17
10
27
3
24
11
9
12
23
9
21
20
27
22
7
15
2
28
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PE02B00013F2

HOE

BOOM ASSY., Incl. 2 - 15

1шт.

2

PU02B01121P1

BUSHING

2шт.

3

PE02B01034P1

COLLAR

1шт.

4

PE02B00017P1

BOOM

1шт.

5

2416T23967

BLOCK

TAPPED

2шт.

6

PA02B01062P1

PLATE

1шт.

7

PA02B01069P1

BLOCK

2шт.

8

PA02B01050P1

BLOCK

TAPPED

1шт.

9

PA02B01051P1

BLOCK

TAPPED

4шт.

10

PA02B01046P1

BAR

1шт.

11

PA02B01049P1

BLOCK

TAPPED

2шт.

12

PA02B01052P1

BOSS

4шт.

13

PA02B01063P1

BAR

2шт.

14

PE02B01047P1

PLATE

1шт.

15

PA02B01066P1

BLOCK

1шт.

16

PA12B01032D3

PIN

1шт.

17

PE02B01042P1

SUPPORT

1шт.

18

ZS28C10030

SCREW,Hex Socket Head, M10 x 30mm

1шт.

19

ZW26K10000

LOCK WASHER

1шт.

20

PA12B01077P1

SHIM,0.5mm Thk

1шт.

21

PE02B01046P1

SHIM

for ASN PE01-00522

1шт.

22

PE02B01030P1

COVER

1шт.

23

ZS18C08016

SCREW,Hex, M8 x 16mm

1шт.

24

ZW26X08000

LOCK WASHER

1шт.

25

2418T12753

WASHER

1шт.

26

PN03M01009D1

WASHER

1шт.

27

PN54D01001D1

DUST CAP

See Fig 08-56 for Cylinder Attach Hardware

2шт.

28

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

1шт.
