(09-24[00]) - DOZER BLADE

Запчасти Case CX14 (09-24[00]) - DOZER BLADE (09) - CHASSIS/ATTACHMENTS

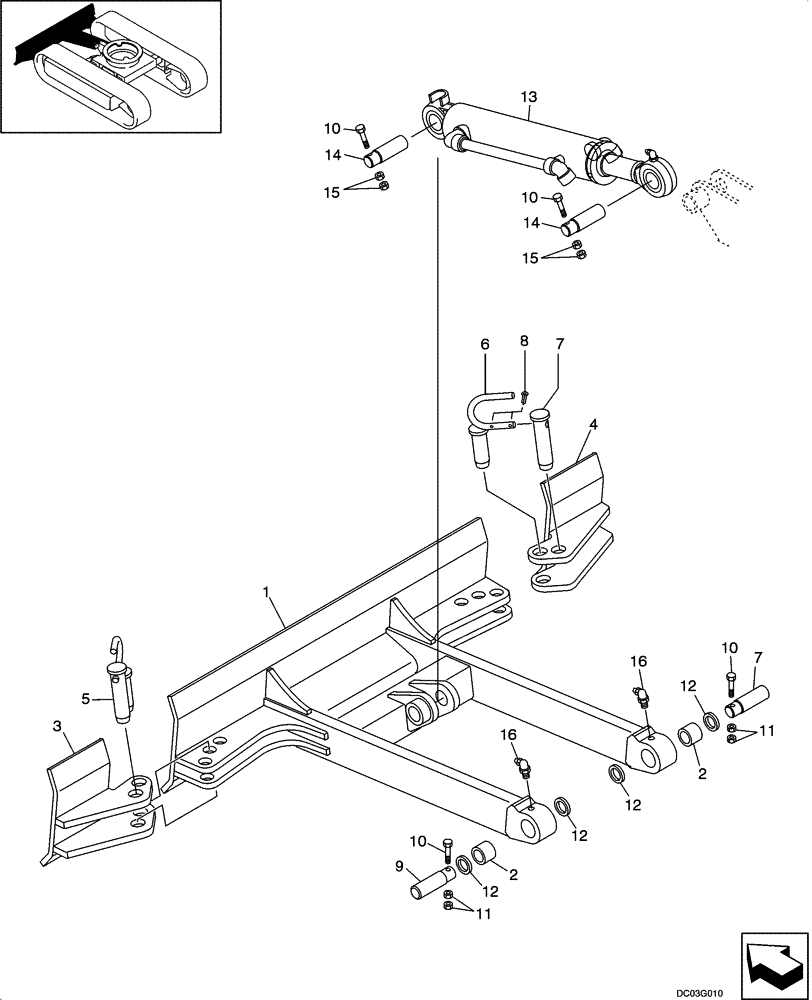

Схема запчастей Case CX14 - (09-24[00]) - DOZER BLADE (09) - CHASSIS/ATTACHMENTS
14
16
2
12
14
4
12
10
10
8
12
7
15
10
6
1
10
11
13
7
12
16
5
9
3
5
11
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PE51B00017F1

DOZER

Incl. 1 - 8

1шт.

1

PE51B00018P1

DOZER

1шт.

2

PN51B01005P1

BUSHING

2шт.

3

PE51B01034P1

BRACKET

1шт.

4

PE51B01035P1

BRACKET

1шт.

5

PA51B01054F1

PIN

2шт.

6

PA51B01051P2

PIN

1шт.

7

PA51B01052P1

PIN

1шт.

8

ZP16D03018

COTTER PIN

2шт.

9

PA12B01027D4

PIN

2шт.

10

HS18C10065G1

CAPSCREW

4шт.

11

ZN18C10008

NUT

4шт.

12

PN54D01001D1

DUST CAP

4шт.

13

PE01V00004F1

HYDRAULIC CYLINDER

See Figure 08 -53

1шт.

14

PA12B01027D4

PIN

2шт.

15

ZN18C10008

NUT

4шт.

16

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.
