(09-21[00]) - CONTROL, PEDAL, OPTIONAL (NIBBLER & BREAKER)

Запчасти Case CX14 (09-21[00]) - CONTROL, PEDAL, OPTIONAL (NIBBLER & BREAKER) (09) - CHASSIS/ATTACHMENTS

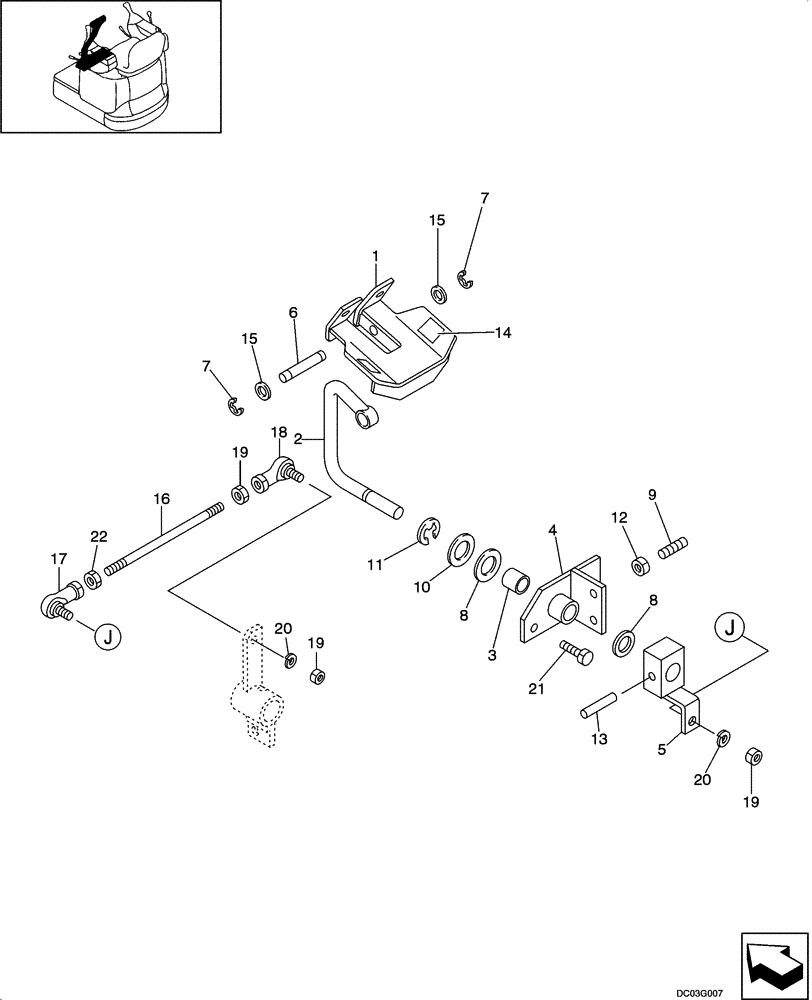

Схема запчастей Case CX14 - (09-21[00]) - CONTROL, PEDAL, OPTIONAL (NIBBLER & BREAKER) (09) - CHASSIS/ATTACHMENTS
4
9
7
20
19
22
5
8
21
17
10
19
20
12
15
7
16
18
19
8
1
14
6
11
15
2
3
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PA50M01167F2

PEDAL ASSY.

Incl 1 - 15

1шт.

1

PA50M01181P1

PEDAL

1шт.

2

PA50M01169P1

LEVER

1шт.

PA50M01170F2

BRACKET

Incl. 3, 4

1шт.

3

2405R312D1520

BUSHING

1шт.

4

PA50M01171P2

BRACKET

1шт.

5

PA50M01173P1

LEVER

1шт.

6

PA50M01174P2

PIN

1шт.

7

ZR36X00600

SNAP RING

2шт.

8

PA03M01034P1

WASHER

2шт.

9

PN17M01002D9

SCREW

M6 x 20 mm

2шт.

10

ZW16H14000

WASHER

1шт.

11

ZR16X01500

SNAP RING

1шт.

12

ZN18C06005

NUT

2шт.

13

PA50M01175P1

PIN ASSY.

1шт.

14

PA50M01176P1

SHEET

2шт.

15

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

2шт.

16

PR03M01021D4

ROD

1шт.

17

PN03M01010P1

ROD

1шт.

18

HR37C08000G1

BALL JOINT

Replaces 2425R227D2, M08x1.25x45.5mm Long

1шт.

19

ZN18C08007

NUT

3шт.

20

ZW26X08000

LOCK WASHER

2шт.

21

ZM22C08020

BOLT

2шт.

22

2420T7359

NUT

1шт.
