(CX14) - COMPACT EXCAVATOR ASN DFE0001001 -, (NA) (9/03-12/06)
/
(09) - CHASSIS/ATTACHMENTS
/

(09-17[00]) - PEDAL ASSY - TRAVEL

Запчасти Case CX14 (09-17[00]) - PEDAL ASSY - TRAVEL (09) - CHASSIS/ATTACHMENTS

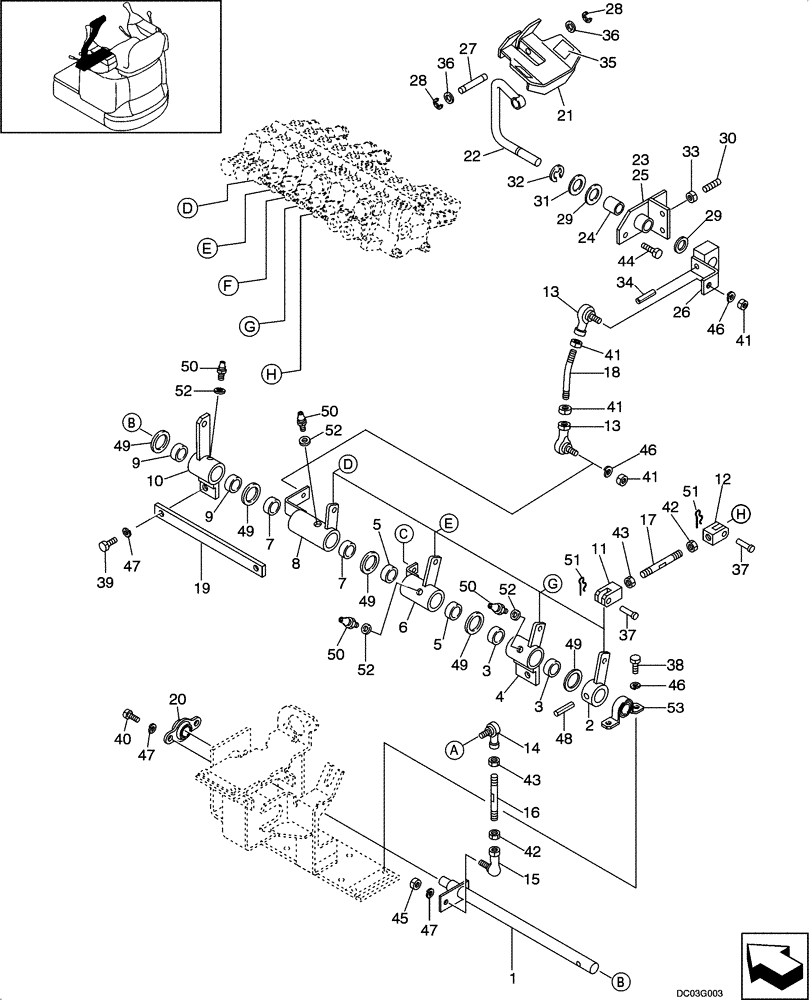

Схема запчастей Case CX14 - (09-17[00]) - PEDAL ASSY - TRAVEL (09) - CHASSIS/ATTACHMENTS
46
30
48
21
35
46
13
2
16
47
14
41
51
4
10
52
49
36
51
36
18
39
49
28
53
50
6
49
45
49
43
37
25
52
41
11
40
29
17
29
3
49
12
5
50
7
41
43
50
19
33
27
9
44
46
22
37
5
41
23
32
50
31
9
38
47
28
20
7
15
34
8
47
13
26
52
42
42
1
3
24

№

Артикул

Название

Примечание

Количество

1

PA50M01097P2

SHAFT

1шт.

2

PA50M01105P3

LEVER

1шт.

PA50M01128F3

LEVER ASSY.

Incl. 3, 4

1шт.

3

2405R312D2015

BUSHING

2шт.

4

PA50M01104P3

LEVER

LEVER

1шт.

PA50M01102F3

LEVER ASSY.

Incl. 5, 6

1шт.

5

2405R312D2015

BUSHING

2шт.

6

PA50M01103P3

LEVER

LEVER

1шт.

PA50M01100F3

LEVER ASSY.

Incl. 7, 8

1шт.

7

2405R312D2015

BUSHING

2шт.

8

PA50M01101P3

LEVER

LEVER

1шт.

PA50M01098F3

LEVER ASSY.

Incl 9, 10

1шт.

9

2405R312D2015

BUSHING

2шт.

10

PA50M01099P3

LEVER

LEVER

1шт.

11

PA50M01132P2

YOKE

4шт.

12

PA50M01133P1

YOKE

4шт.

13

HR37C08000G1

BALL JOINT

Replaces 2425R227D2, M08x1.25x45.5mm Long

2шт.

14

2425R334D1

BALL JOINT

2шт.

15

2425R227D1

BALL JOINT

2шт.

16

PA50M01026D2

ROD

2шт.

17

PA50M01026D4

ROD

4шт.

18

PA50M01126P2

ROD

1шт.

19

PA50M01083P3

PLATE

1шт.

20

2425Z554D5

HALF BEARING

BEARING (HALF)

2шт.

PA50M01167F1

PEDAL ASSY.

Incl. 21 - 36

1шт.

21

PA50M01181P1

PEDAL

1шт.

22

PA50M01169P1

LEVER

1шт.

23

PA50M01170F2

BRACKET

1шт.

24

2405R312D1520

BUSHING

1шт.

25

PA50M01171P2

BRACKET

1шт.

26

PA50M01172P1

LEVER

1шт.

27

PA50M01174P2

PIN

1шт.

28

ZR36X00600

SNAP RING

2шт.

29

PA03M01034P1

WASHER

2шт.

30

PN17M01002D9

SCREW

M6 x 20 mm

2шт.

31

ZW16H14000

WASHER

1шт.

32

ZR16X01500

SNAP RING

1шт.

33

ZN18C06005

NUT

2шт.

34

PA50M01175P1

PIN ASSY.

1шт.

35

PA50M01176P1

SHEET

2шт.

36

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

2шт.

37

PA50M01070P2

PIN

9шт.

38

ZS18C08016

SCREW,Hex, M8 x 16mm

2шт.

39

ZS18C06018

SCREW,Hex, M6 x 18mm

2шт.

40

ZS18C06012

SCREW,Hex, M6 x 12mm

6шт.

41

ZN18C08007

NUT

4шт.

42

ZN17C06004

NUT

10шт.

43

PA50M01062P2

NUT

6шт.

44

Z22C08020

BOLT

2шт.

45

ZN18C06005

NUT

4шт.

46

ZW26X08000

LOCK WASHER

4шт.

47

ZW26X06000

LOCK WASHER

11шт.

48

ZP26D08032

PIN

1шт.

49

PA50M01131P1

WASHER

6шт.

50

PV50M01019P1

LUBE NIPPLE

5шт.

51

PA50M01034P1

PIN

9шт.

52

ZW16X06000

WASHER

5шт.

53

2425Z553D7

BEARING HALF

1шт.
