(09-16[00]) - LEVER ASSY - TRAVEL

Запчасти Case CX14 (09-16[00]) - LEVER ASSY - TRAVEL (09) - CHASSIS/ATTACHMENTS

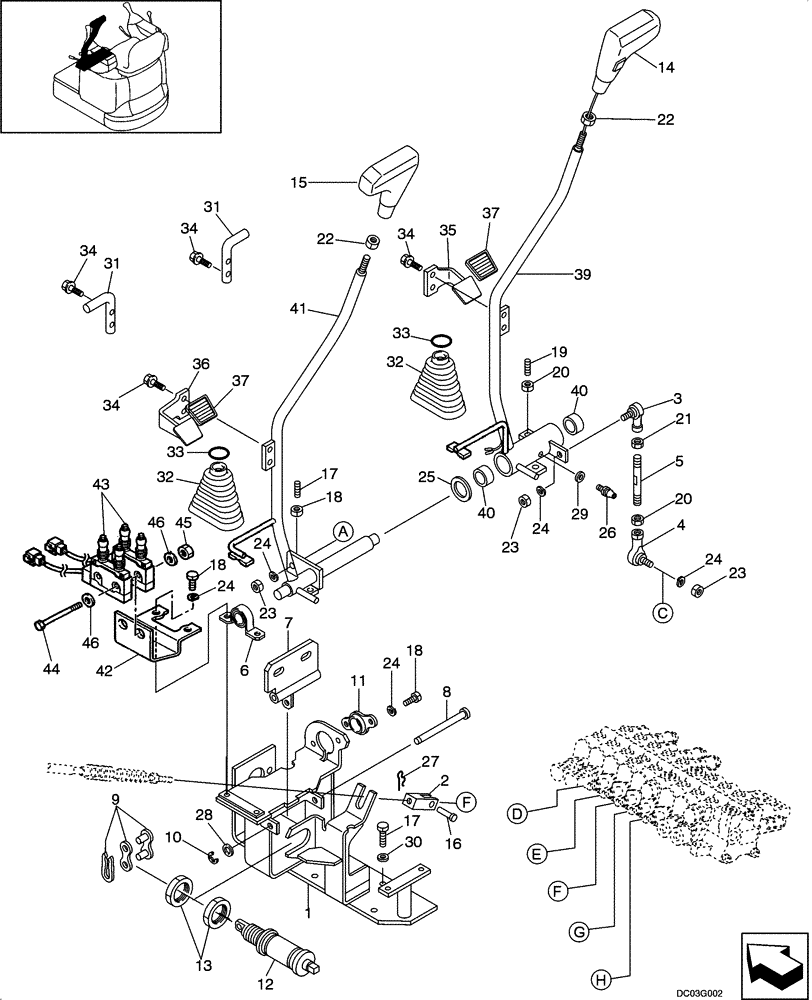

Схема запчастей Case CX14 - (09-16[00]) - LEVER ASSY - TRAVEL (09) - CHASSIS/ATTACHMENTS
23
28
46
41
16
22
36
25
10
11
40
34
24
12
39
17
32
30
20
43
35
37
7
19
33
46
26
2
22
24
18
4
24
31
9
34
24
14
34
29
8
31
6
1
27
13
24
17
18
37
15
5
21
42
40
45
20
23
33
23
3
34
44
18
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PE50M01018P2

BRACKET

1шт.

2

PE50M01019P1

YOKE

1шт.

3

2425R334D1

BALL JOINT

1шт.

4

2425R227D1

BALL JOINT

1шт.

5

PA50M01026D2

ROD

1шт.

6

2425Z553D5

BEARING

1шт.

7

PA50M01134P2

LEVER

1шт.

8

PA50M01182P1

PIN

1шт.

9

PA50M01047P1

LINK

1шт.

10

ZR36X00700

RING

1шт.

11

2425Z554D5

HALF BEARING

BEARING (HALF)

1шт.

12

PA01V00013F1

CYLINDER

1шт.

13

PA50M01136P1

NUT

2шт.

14

2406R284D2

GRIP

1шт.

15

2406R272D3

GRIP

1шт.

16

PA50M01070P2

PIN

9шт.

17

ZM12C08020

BOLT

4шт.

18

ZS18C06012

SCREW,Hex, M6 x 12mm

6шт.

19

PN17M01002D8

SCREW

4шт.

20

ZN17C06004

NUT

10шт.

21

PA50M01062P2

NUT

1шт.

22

HN18F12000G3

NUT

NUT

2шт.

23

ZN18C06005

NUT

3шт.

24

ZW26X06000

LOCK WASHER

5шт.

25

PA50M01131P1

WASHER

1шт.

26

PV50M01019P1

LUBE NIPPLE

1шт.

27

PA50M01034P1

PIN

9шт.

28

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

29

ZW16X06000

WASHER

2шт.

30

ZW16H08000

WASHER

4шт.

31

PA50M01192P1

LEVER

2шт.

32

PA03M01189P1

BOOT

2шт.

33

ZD12P02800

O-RING

2шт.

34

PA41C01006D2

BOLT

4шт.

35

PE55M01009P2

PEDAL

1шт.

36

PE55M01008P2

PEDAL

1шт.

37

2427Z560

COVER

2шт.

PE50M01094F1

LEVER ASSY.

Incl 39, 40

1шт.

39

PE50M01091P1

LEVER ASSY.

1шт.

40

2450R312D2015

BUSHING

2шт.

41

PE50M01095P1

SHAFT

1шт.

42

PE50M01093P1

SUPPORT

1шт.

43

YN50S01001P2

SWITCH ASSY

Limit (Used for Safety Lever Lock, Safety)

2шт.

44

PE50M01096P1

BOLT

2шт.

45

ZNJ18C04003

NUT

2шт.

46

ZW11P04000

WASHER

4шт.
