(09-11[00]) - SEAT AND MOUNTING (S/N PE01-00101 - 00600)

Запчасти Case CX14 (09-11[00]) - SEAT AND MOUNTING (S/N PE01-00101 - 00600) (09) - CHASSIS/ATTACHMENTS

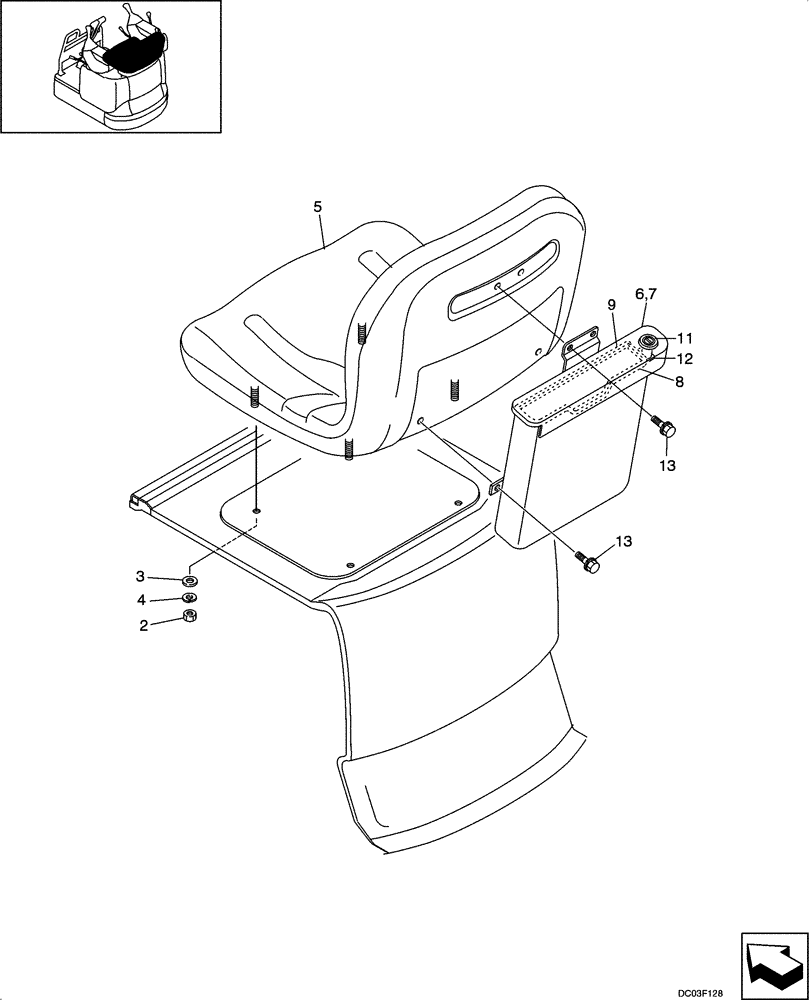

Схема запчастей Case CX14 - (09-11[00]) - SEAT AND MOUNTING (S/N PE01-00101 - 00600) (09) - CHASSIS/ATTACHMENTS
7
3
13
2
6
13
11
5
9
8
4
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

ZN18C08007

NUT

4шт.

3

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.

4

ZW26X08000

LOCK WASHER

4шт.

5

PA25M01013P1

SEAT

1шт.

6

PA21C00003F1

BOX

Incl. 7 - 12

1шт.

7

PA21C01179P1

BOX

1шт.

8

PE21C01070D6

TRIM PANEL

1шт.

9

PE21C01070D7

TRIM PANEL

1шт.

10

PA21C01182F1

LOCK ASSY

LOCK ASSY., Incl. 11,12

1шт.

11

YR22C01025P1

LOCK

1шт.

12

PA21C01183P1

PLATE

1шт.

13

PA41C01006D1

BOLT

4шт.
