(09-07[00]) - COVER - SUPPORTS

Запчасти Case CX14 (09-07[00]) - COVER - SUPPORTS (09) - CHASSIS/ATTACHMENTS

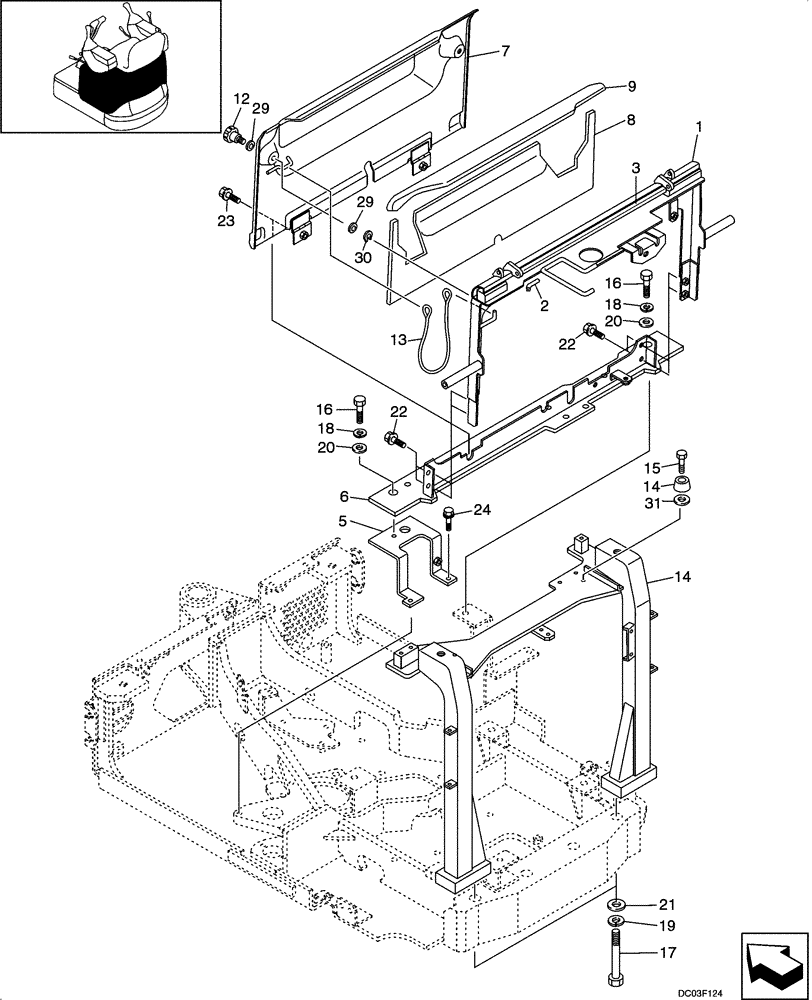

Схема запчастей Case CX14 - (09-07[00]) - COVER - SUPPORTS (09) - CHASSIS/ATTACHMENTS
14
17
6
18
16
18
23
31
14
20
29
9
2
24
5
12
21
29
8
13
15
1
19
22
7
22
16
20
30
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PE21C01053F1

SUPPORT

SUPPORT ASSY.,Incl. 1 - 3

1шт.

1

PE21C01043P1

SUPPORT

for S/N PE01-00101 - 00481

1шт.

1

PE21C01043P2

SUPPORT

for ASN PE01-00482

1шт.

2

PN02C01004D5

TRIM PANEL

1шт.

3

PE21C01144P1

RUBBER

1шт.

4

PE21C01044P1

SUPPORT

1шт.

5

PE21C01041P1

BRACKET

1шт.

6

PE21C01042P1

BRACKET

1шт.

PE21C01084F1

COVER ASSY

Incl. 7 - 9

1шт.

7

PA21C01154P2

COVER

1шт.

8

PA21C01175P1

FOAM INSULATION

1шт.

9

PA21C01178P1

FOAM INSULATION

1шт.

12

PA21C01170P2

GRIP

2шт.

13

PA21C01174P2

ROPE

1шт.

14

PA21C01009P1

RUBBER

2шт.

14

PA21C01009P2

RUBBER

for ASN PE01-00474

2шт.

15

ZM61C04020

BOLT

2шт.

16

ZS18C10030

SCREW,Hex, M10 x 30mm

2шт.

17

ZS18C16120

CAPSCREW,Hex, M16 x 120mm

2шт.

18

ZW26X10000

LOCK WASHER

2шт.

19

ZW26X16000

LOCK WASHER

2шт.

20

ZW16X10000

WASHER

2шт.

21

ZW16H16000

WASHER

2шт.

22

PA03M01093D2

BOLT

4шт.

23

PA03M01133P1

BOLT

12шт.

24

PM21C01202P1

BOLT

1шт.

29

PA21C01007P0

WASHER

4шт.

30

ZR36X00600

SNAP RING

2шт.

31

YR21C01223P1

WASHER

2шт.
