(09-05[00]) - BRACKET ASSY - SWING (S/N PE01-00101 - 00626)

Запчасти Case CX14 (09-05[00]) - BRACKET ASSY - SWING (S/N PE01-00101 - 00626) (09) - CHASSIS/ATTACHMENTS

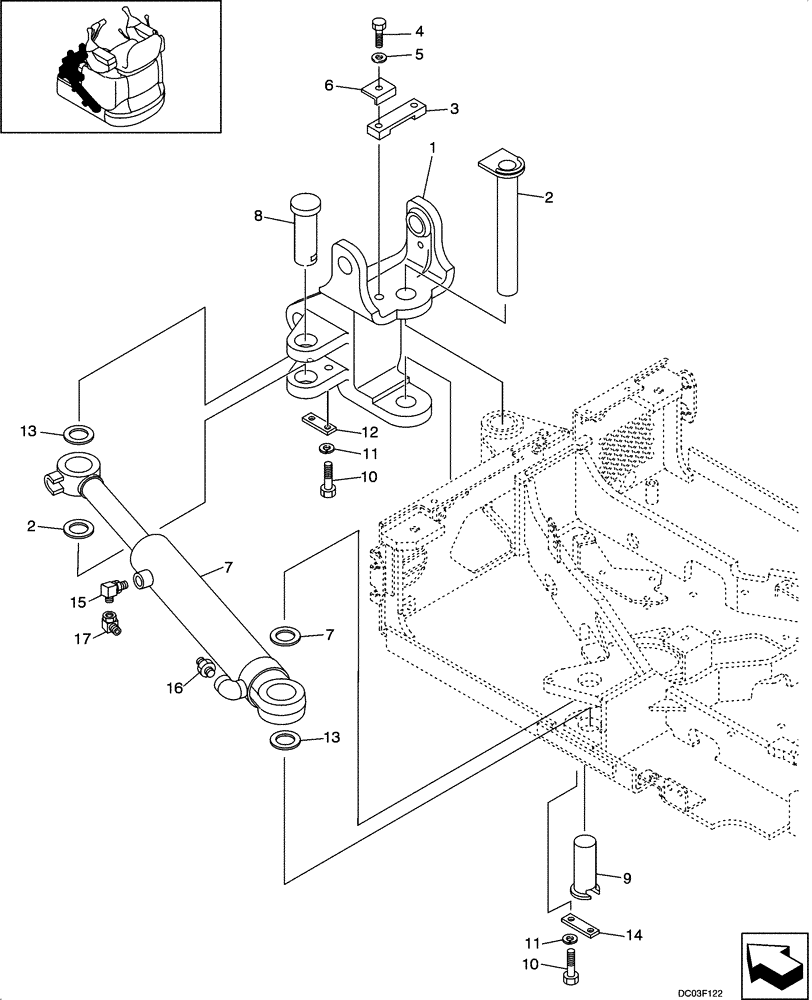

Схема запчастей Case CX14 - (09-05[00]) - BRACKET ASSY - SWING (S/N PE01-00101 - 00626) (09) - CHASSIS/ATTACHMENTS
9
7
15
2
13
11
6
17
7
14
13
3
1
5
10
10
11
8
4
16
12
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PE02B00005P1

BRACKET

Swing

1шт.

2

PE02B01040P1

PIN

for S/N PE01-00101 - 00188

1шт.

2

PE02B01040P2

PIN

for ASN PE01-00189

1шт.

3

PA02B01013P2

PLATE

PLATE

1шт.

4

ZS18C10030

SCREW,Hex, M10 x 30mm

2шт.

5

ZW26X10000

LOCK WASHER

2шт.

6

PE02B01043P1

PLATE

1шт.

7

PE01V00005F1

HYDRAULIC CYLINDER

See Figure 08 -54

1шт.

8

PE02B01012P1

PIN

1шт.

9

PE02B01035P1

COTTER PIN

1шт.

10

ZS18C10020

SCREW,Hex, M10 x 20mm

4шт.

11

ZW26X10000

LOCK WASHER

4шт.

12

PA02B01016P1

PLATE

PLATE

1шт.

13

PR02B01123D1

SHIM,0.9mm Thk

4шт.

14

PA20B01031P1

PLATE

1шт.

15

HH35S04004G1

90 ELBOW

1шт.

16

HH25S04004G1

HYD CONNECTOR

1шт.

17

PM12H01001P1

ELBOW

1шт.
