(09-02[00]) - TURNTABLE - ACCESS COVERS (S/N PE01-00101 - 00549)

Запчасти Case CX14 (09-02[00]) - TURNTABLE - ACCESS COVERS (S/N PE01-00101 - 00549) (09) - CHASSIS/ATTACHMENTS

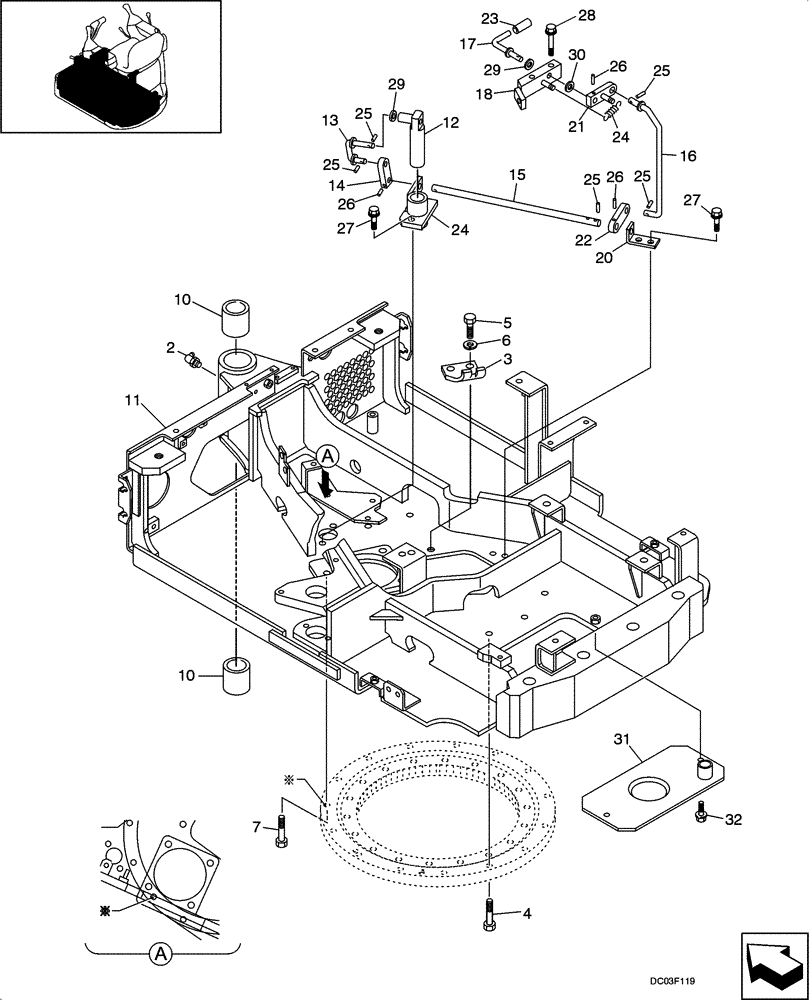

Схема запчастей Case CX14 - (09-02[00]) - TURNTABLE - ACCESS COVERS (S/N PE01-00101 - 00549) (09) - CHASSIS/ATTACHMENTS
18
13
26
30
15
32
6
10
28
27
24
4
25
29
5
29
11
17
26
14
26
23
21
12
2
25
27
22
10
25
25
16
31
3
7
24
20
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

ZG91U02000

LUBE NIPPLE

1шт.

3

PE52F01115P1

STOP PLUG

1шт.

4

ZS18C12050

SCREW,Hex, M12 x 50mm

14шт.

5

ZS18C12025

SCREW,Hex, M12 x 25mm

2шт.

6

ZW16X12000

WASHER

2шт.

7

HS58C12050G1

BOLT

1шт.

PE52F00007F3

FRAME ASSY

Incl. 10, 11

1шт.

10

PA52F01037P1

BUSHING

2шт.

11

PE52F00011P1

FRAME

1шт.

PE50M01031F1

LOCK

LOCK ASSY., Incl 12 - 30

1шт.

12

PE50M01020P1

PIN

1шт.

13

PE50M01071P1

ROD

1шт.

14

PE50M01061P1

PLATE

1шт.

15

PE50M01023P1

ROD

1шт.

16

PE50M01072P1

ROD

1шт.

17

PE50M01026P1

LEVER

for S/N PE01-00101 - 00256

1шт.

17

PE50M01084P1

LEVER

for ASN PE01-00257

1шт.

18

PE50M01030P1

BRACKET

1шт.

19

PE50M01029P1

BRACKET

1шт.

20

PE50M01028P1

SUPPORT

1шт.

21

PE50M01062P1

LEVER

1шт.

22

PE50M01024P1

PLATE

1шт.

23

PU31M01002P1

CAP

1шт.

24

HP26T09006G1

SPRING

1шт.

25

ZP16D03016

COTTER PIN

for S/N PE01-00101 - 00481

5шт.

25

ZP16K02516

COTTER PIN

for ASN PE01-00482

5шт.

26

ZP26D03016

COTTER PIN

3шт.

27

ZM12C10020

BOLT

4шт.

28

ZM12C08055

BOLT

2шт.

29

PA22C01010P1

SPACER

for S/N PE01-00101 - 00256

1шт.

29

PA22C01010P1

SPACER

for ASN PE01-000257

2шт.

30

ZW16P08000

WASHER

ID 08 x OD 17 x Th 1.6mm

1шт.

31

PE24C01002P3

COVER

1шт.

32

ZM32C10025

BOLT

2шт.
