(08-56[00]) - MOUNTING - BOOM AND ARM CYLINDERS

Запчасти Case CX14 (08-56[00]) - MOUNTING - BOOM AND ARM CYLINDERS (08) - HYDRAULICS

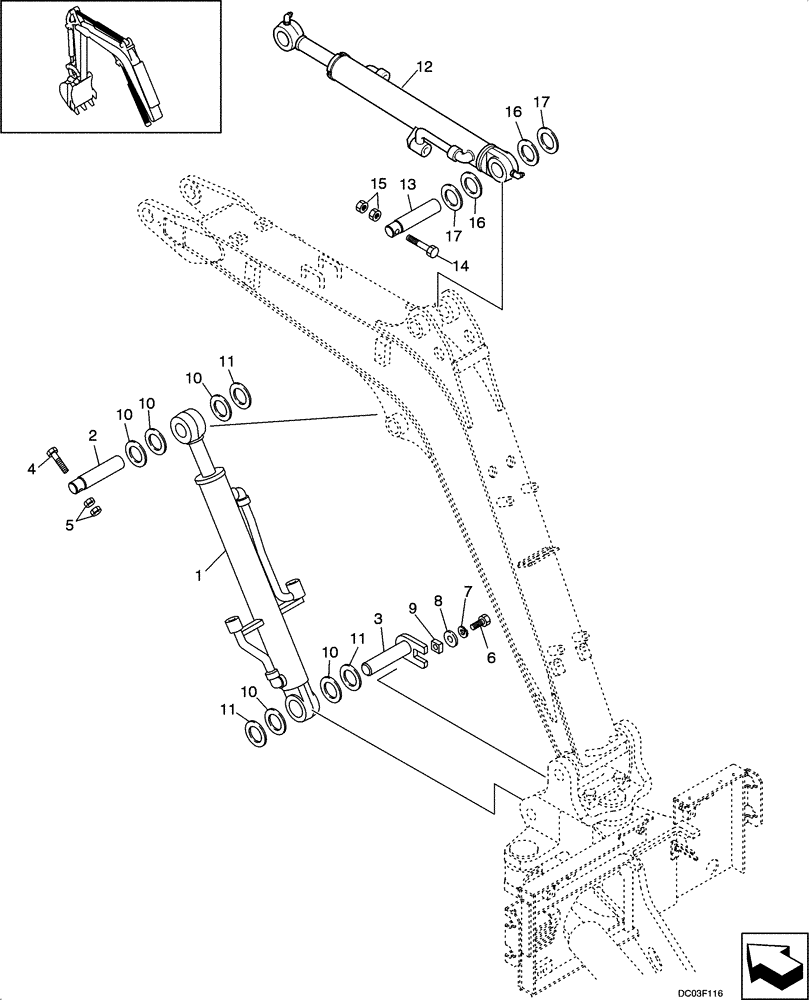

Схема запчастей Case CX14 - (08-56[00]) - MOUNTING - BOOM AND ARM CYLINDERS (08) - HYDRAULICS
14
9
10
10
5
1
2
8
11
16
11
11
15
6
7
3
10
17
16
4
10
10
12
1313
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PE01V00001F1

CYLINDER ASSY.

Boom, See Figure 08 -50

1шт.

2

PA12B01027D3

PIN

for S/N PE01-00101 - 00256

1шт.

2

PA02B01072D2

PIN

ASN PE01-00257

1шт.

3

PA12B01032D2

PIN

1шт.

4

HS18C10065G2

CAPSCREW

1шт.

5

ZN18C10008

NUT

2шт.

6

ZS18C10030

SCREW,Hex, M10 x 30mm

1шт.

7

ZW26X10000

LOCK WASHER

1шт.

8

PA12B01031P1

WASHER

1шт.

9

PA12B01030P1

COLLAR

1шт.

10

PE12B01007D2

SHIM

4шт.

11

PE12B01007D3

SHIM

4шт.

12

PE01V00002F1

CYLINDER ASSY.

Arm, See Figure 08 -51

1шт.

13

PA12B01027D3

PIN

1шт.

14

HS18C10065G2

CAPSCREW

1шт.

15

ZN18C10008

NUT

2шт.

16

PE12B01007D2

SHIM

2шт.

17

PE12B01007D3

SHIM

2шт.
