(10.501.AD[02]) - DOC/DPF MUFFLER

Запчасти Case 570NXT (10.501.AD[02]) - DOC/DPF MUFFLER (10) - ENGINE

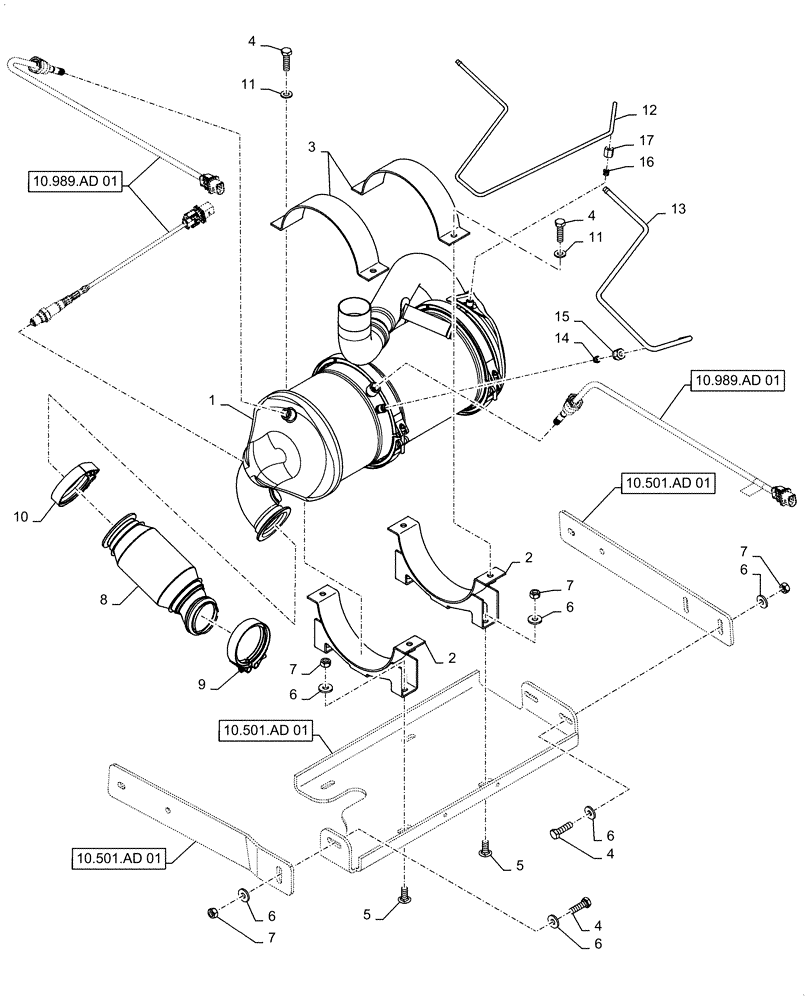

Схема запчастей Case 570NXT - (10.501.AD[02]) - DOC/DPF MUFFLER (10) - ENGINE
14
12
4
5
2
6
6
9
6
6
10
11
10.989.ad 01
4
6
4
7
15
10.501.ad 01
8
1
11
6
3
5
16
7
13
10.501.ad 01
17
10.501.ad 01
7
4
7
10.989.ad 01
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84541755

SPARK ARRESTER,Aspirated

DOC/DPF Muffler

1шт.

2

84280294

CLAMP

Lower Muffler

2шт.

3

84428318

CLAMP

Upper Muffler

2шт.

4

614-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd

7шт.

5

811-10025

CARRIAGE BOLT,Sht Sq Nk, M10 x 1.5 x 25mm, Cl 8.8

4шт.

6

896-15010

WASHER,11mm ID x 24mm OD x 3mm Thk

10шт.

7

829-1410

NUT,M10 x 1.5, Cl 10.9

7шт.

8

84377127

TUBE

Exhaust

1шт.

9

84409146

PIPE CLAMP,63.5mm - 70mm

Exhaust

1шт.

10

A170467

CLAMP,72mm ID

Turbo

1шт.

14

335136

FERRULE

Ring

1шт.

15

335135

TUBE NUT,M14 x 1.5

1шт.

16

823634

HYD CONNECTOR

6mm Cone Type

1шт.

17

3138527R1

TUBE NUT,Coupling, M12 x 1.5

1шт.

11

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

12

84541869

TUBE

Left

1шт.

13

84541870

TUBE

Right

1шт.
