(35.100.BH[01]) - HYDRAULIC LINES LOADER DUMP

Запчасти Case 570NXT (35.100.BH[01]) - HYDRAULIC LINES LOADER DUMP (35) - HYDRAULIC SYSTEMS

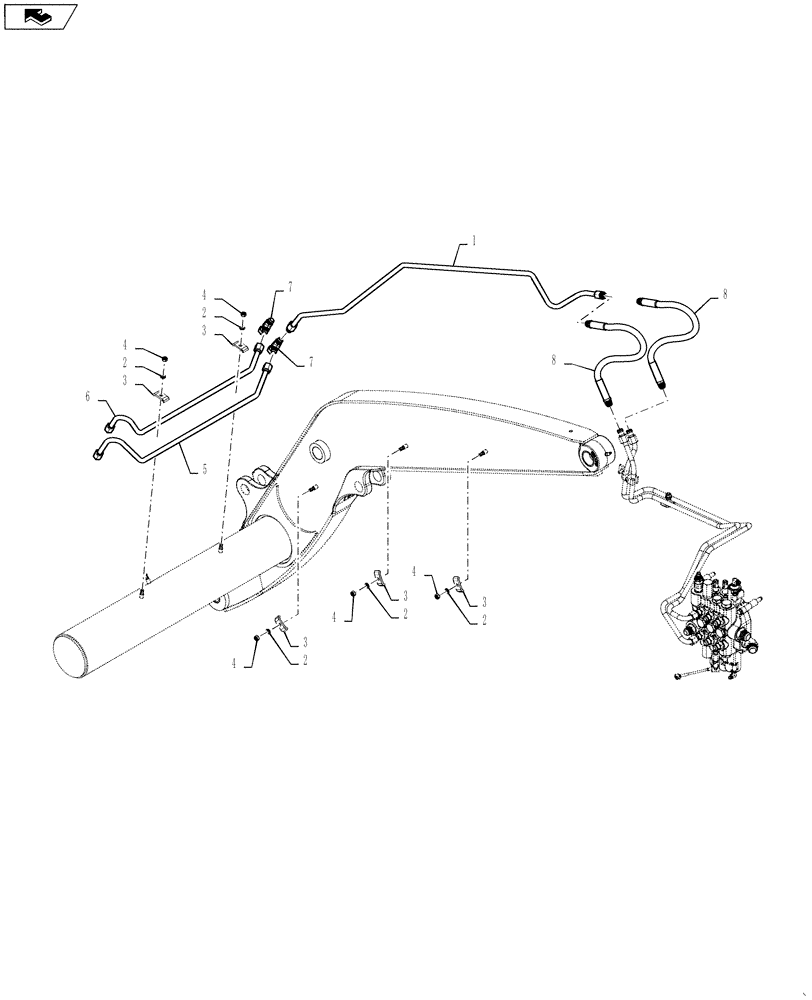

Схема запчастей Case 570NXT - (35.100.BH[01]) - HYDRAULIC LINES LOADER DUMP (35) - HYDRAULIC SYSTEMS
4
8
4
2
2
7
3
6
4
3
2
5
3
7
3
4
4
3
home
2
2
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87716482

HYD TUBE

Loader Arm Bucket Port B

1шт.

2

140028

WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

Spring

5шт.

3

D138055

CLAMP

Tube

5шт.

4

86500689

NUT,M10 x 1.5, Cl 10

5шт.

5

196815A1

TUBE

Crossover Port B

1шт.

6

196813A1

TUBE

Crossover Port A

1шт.

7

86513011

TEE,37 Degree, 7/8"-14 x 7/8"-14, Fem Sw Run

Swivel Incl O-Rings

2шт.

8

138467A1

HOSE,12.7mm ID x 680mm L

Loader Arm Upright

2шт.

87716480

HYD TUBE

Loader Arm Bucket Port A

1шт.
