(88.100.AH[01]) - VAR - 747875 - TOOL BOX

Запчасти Case 570N EP (88.100.AH[01]) - VAR - 747875 - TOOL BOX (88) - ACCESSORIES

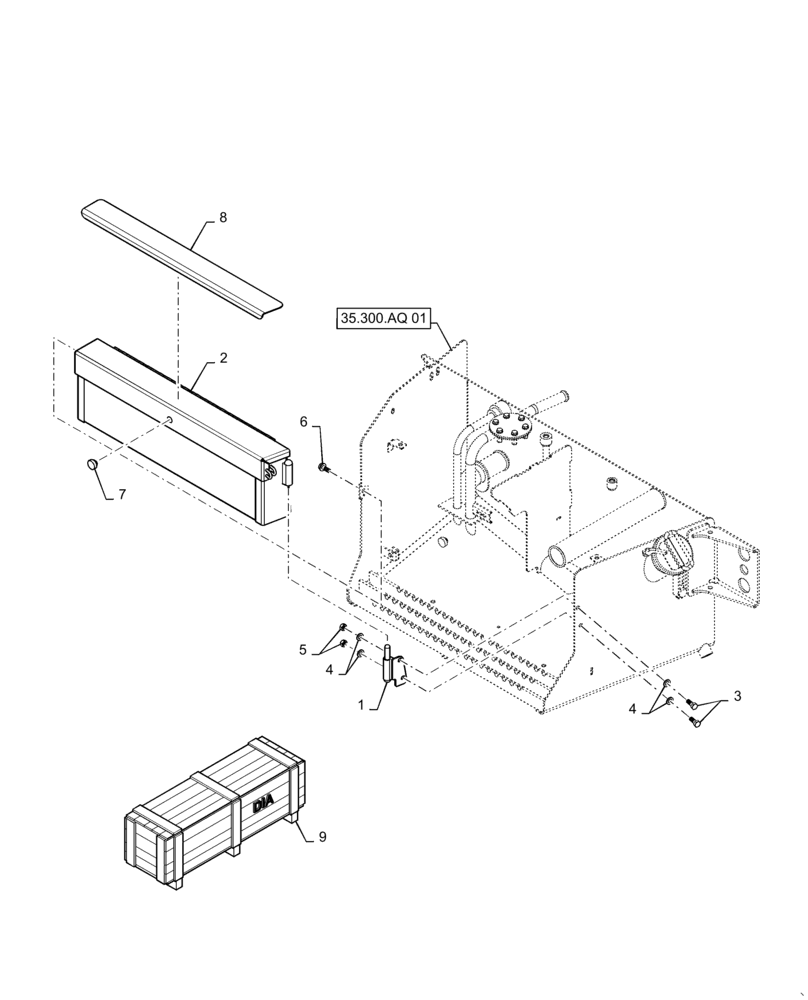

Схема запчастей Case 570N EP - (88.100.AH[01]) - VAR - 747875 - TOOL BOX (88) - ACCESSORIES
4
2
5
1
6
35.300.aq 01
3
7
8
4
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

382202A2

HINGE

Lower Tool Box

1шт.

2

47400283

TOOL BOX

Case

1шт.

3

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

2шт.

4

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

5

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

6

121856A1

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9

1шт.

7

L60224

BUMPER

Rubber

1шт.

8

87694065

ANTI-SKID STRIP

Safety Walk

1шт.

9

393957A1

KIT

DIA Kit, Tool Box (Order from Wholegoods Only) Incl 1 - 8

1шт.
