(35.723.AB[03]) - 2 SPOOL, LOADER HYDRAULIC LINES

Запчасти Case 570N EP (35.723.AB[03]) - 2 SPOOL, LOADER HYDRAULIC LINES (35) - HYDRAULIC SYSTEMS

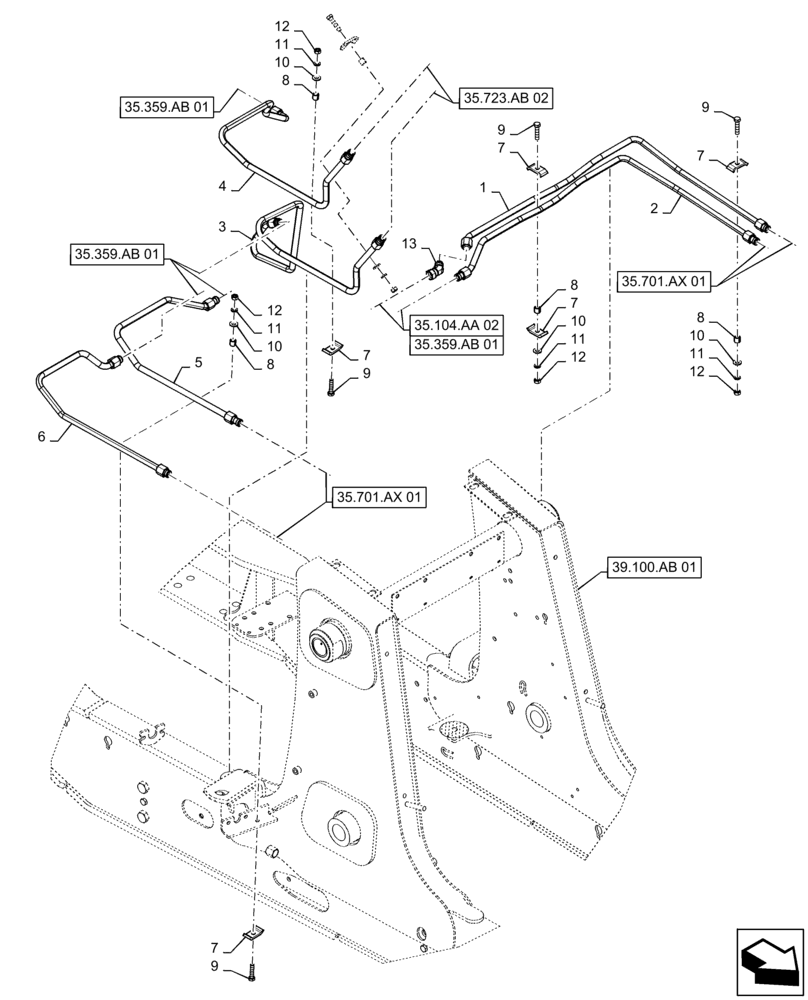

Схема запчастей Case 570N EP - (35.723.AB[03]) - 2 SPOOL, LOADER HYDRAULIC LINES (35) - HYDRAULIC SYSTEMS
35.104.aa 02
9
11
2
12
10
7
7
5
35.359.ab 01
4
8
35.359.ab 01
7
3
6
12
8
12
35.701.ax 01
13
7
11
39.100.ab 01
35.701.ax 01
7
35.359.ab 01
9
10
10
35.723.ab 02
1
8
10
9
9
11
12
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47609509

HYD TUBE

LH Lift, Port A

1шт.

2

47609529

HYD TUBE

LH Lift, Port B

1шт.

3

47609535

HYD TUBE

Tilt, Port B

1шт.

4

47609540

HYD TUBE

Tilt, Port A

1шт.

5

47609487

HYD TUBE

RH Lift, Port B

1шт.

6

47609491

HYD TUBE

RH Lift, Port A

1шт.

7

D138055

CLAMP

Tube

6шт.

8

120303A1

SPACER,11mm ID x 15.82mm OD x 15mm Thk

5шт.

9

325829

BOLT,Hex, M10 x 1.5 x 45mm, Cl 8.8

5шт.

10

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

5шт.

11

140028

WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

5шт.

12

86500689

NUT,M10 x 1.5, Cl 10

5шт.

13

86512960

ELBOW,45 Degree, 7/8"-14, 37 Degree x 7/8"-14, 37 Degree Fem Sw

1шт.

Выбрано товаров: 13
