(88.088.01) - DIA KIT, TOOL BOX

Запчасти Case 590SN (88.088.01) - DIA KIT, TOOL BOX (88) - ACCESSORIES

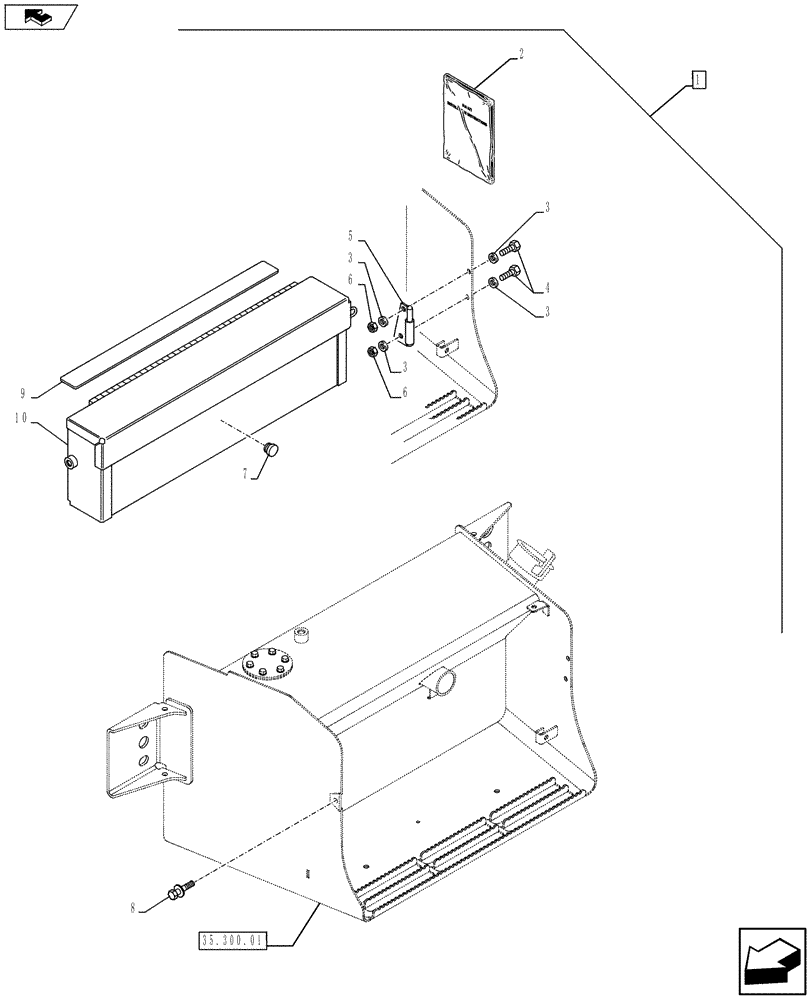

Схема запчастей Case 590SN - (88.088.01) - DIA KIT, TOOL BOX (88) - ACCESSORIES
2
3
home
4
7
8
6
1
9
10
5
3
6
35.300.01
3
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84315840

DIA KIT, TLB

Tool Kit, Incl 2 - 10, Serial Range: -`0

1шт.

Refer to Installation Instructions for Correct Assembly Procedure

1шт.

2

84315841

INSTRUCTION

1шт.

3

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

4

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

2шт.

5

382202A2

HINGE

1шт.

6

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

7

L60224

BUMPER

1шт.

8

121856A1

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9

1шт.

9

87694065

ANTI-SKID STRIP

676 mm (26.61 in); Toolbox

1шт.

10

380807A4

BOX, TOOL

1шт.
