(41.216.0601) - AXLE, FRONT, DRIVE, CYLINDER, STEERING, 4WD

Запчасти Case 590SN (41.216.0601) - AXLE, FRONT, DRIVE, CYLINDER, STEERING, 4WD (41) - STEERING

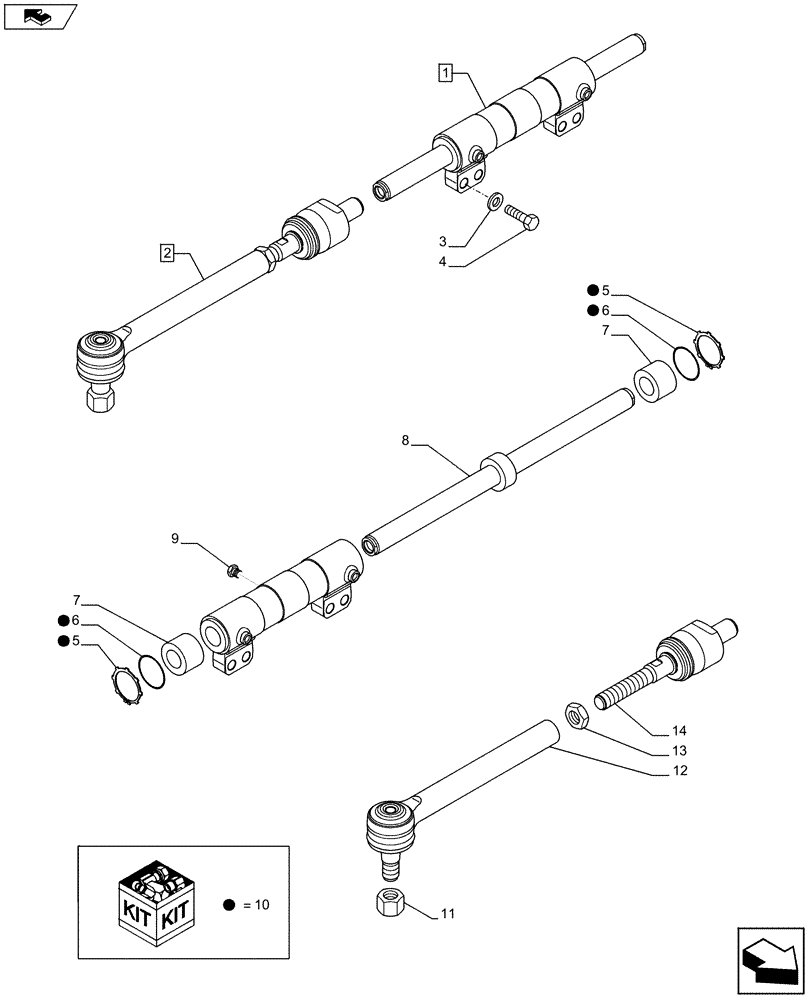

Схема запчастей Case 590SN - (41.216.0601) - AXLE, FRONT, DRIVE, CYLINDER, STEERING, 4WD (41) - STEERING
10
14
10
7
10
3
10
7
1
10
8
6
13
5
12
2
5
6
4
9
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84264406

STEERING CYLINDER,Double Acting, 40mm Rod, 70mm Bore, 249mm Stroke

Assy, Incl 5 - 10

1шт.

2

84264410

TIE-ROD,397mm L

Assy, Incl 11 - 14

2шт.

3

84349418

WASHER,19mm ID x 34mm OD x 3mm Thk

4шт.

4

84273750

LOCK BOLT

4шт.

5

84276995

CIRCLIP,70mm Special

2шт.

6

84276996

SNAP RING,70mm OD x 2mm Thk

2шт.

7

84276994

CYLINDER END CAP

2шт.

8

84276953

ROD

1шт.

9

10839710

DOWEL,M10 x 15.00mm

1шт.

10

84331720

SEAL KIT

1шт.

11

87489983

NUT,M24 x 1.5, Cl. 10

1шт.

12

84276565

BALL JOINT,36mm OD x 282mm L

1шт.

13

87489982

NUT,M24 x 1.5, Cl. 8

1шт.

14

87489984

BALL JOINT,444.1mm L

1шт.
