Запчасти Case 590SN (33.202.02) - BRAKE - PEDALS (33) - BRAKES & CONTROLS

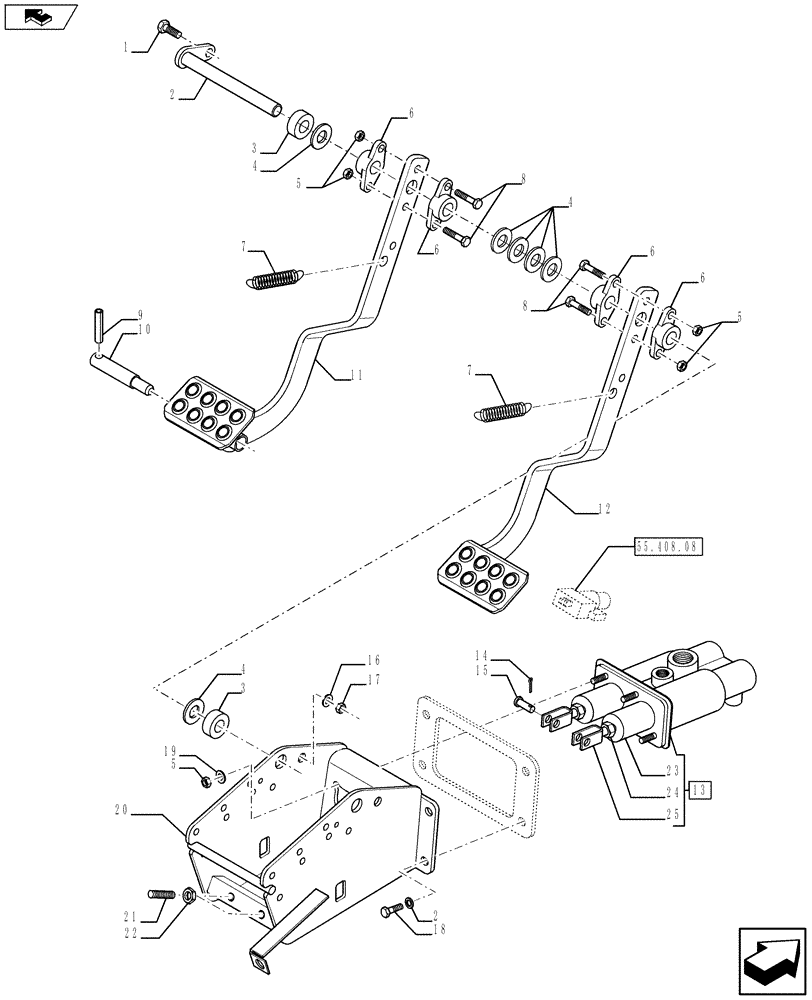

Схема запчастей Case 590SN - (33.202.02) - BRAKE - PEDALS (33) - BRAKES & CONTROLS
22
2
8
17
8
3
10
6
14
23
1
9
11
4
5
7
6
20
55.408.08
5
home
4
12
16
25
5
6
4
3
15
6
18
13
21
7
24
19
2

Артикул

Название

Примечание

Количество

1

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

1шт.

2

D140035

SHAFT,180mm L

1шт.

3

D124529

SPACER,19.5mm ID x 35mm OD x 12mm Thk

2шт.

4

87655047

SPECIAL WASHER,21.25mm ID x 38.10mm OD x 4.20mm Thk

4шт.

5

832-10408

NUT,M8 x 1.25, Cl 8.8

8шт.

6

A77310

SUPPORT,0.754" ID x 1.375" OD x 0.81"

4шт.

7

230973A1

SPRING,Extension, 23.876mm OD x 93.47mm L

2шт.

8

814-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

4шт.

9

138-328

LOCK PIN,5/16" x 2 1/2", Slotted

1шт.

10

D124530

PIN,15.85mm OD x 111mm L

1шт.

11

87642364

PEDAL

1шт.

12

87642365

PEDAL

1шт.

13

87714038

MASTER CYLINDER,130.25mm Stroke

Assy, Incl 3 - 25

1шт.

14

432-612

COTTER PIN,3/32" x 3/4"

2шт.

15

427-6106

CLEVIS PIN,9.53mm OD x 26.92mm L

2шт.

16

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

1шт.

17

832-10410

NUT,M10 x 1.5, Cl 8

1шт.

18

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

4шт.

19

87655042

SPECIAL WASHER,8.8mm ID x 17.5mm OD x 2.2mm Thk

8шт.

20

87642370

SHIELD

1шт.

21

87644497

ISOLATOR

2шт.

22

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

23

87716969

BOOT

2шт.

24

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

25

87716970

CLEVIS,M10 x 1.5mm x 53.5mm L

2шт.

Выбрано товаров: 25
