Запчасти Case 590SN (35.726.13[02]) - HYDRAULICS - COUPLER, BACKHOE BUCKET (EXTENDABLE DIPPER) (35) - HYDRAULIC SYSTEMS

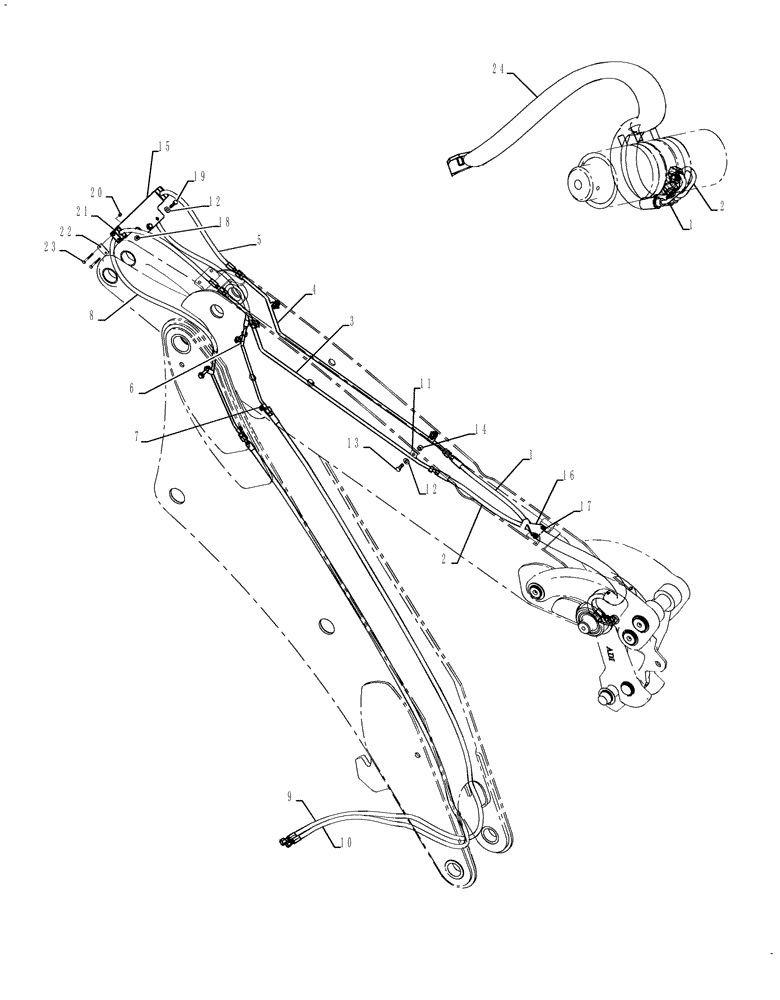

Схема запчастей Case 590SN - (35.726.13[02]) - HYDRAULICS - COUPLER, BACKHOE BUCKET (EXTENDABLE DIPPER) (35) - HYDRAULIC SYSTEMS
13
2
1
12
10
18
14
12
6
17
11
23
7
15
22
24
20
8
2
4
16
9
5
19
21
1
3

Артикул

Название

Примечание

Количество

1

84291454

HYD TUBE

1шт.

2

84291453

HYD TUBE

1шт.

3

84262886

HYD TUBE

1шт.

4

84262882

HYD TUBE

1шт.

5

84262891

HYD TUBE

1шт.

6

515-2595

CLAMP,3/8", Insul, 1/2" Bolt

2шт.

7

515-2295

CLAMP,3/8", Insul, 5/16" Bolt

2шт.

8

84262901

HYD TUBE

1шт.

9

84321181

HOSE ASSY.,6.3mm ID x 2621mm L

1шт.

10

84321180

HOSE ASSY.,6.3mm ID x 2721mm L

1шт.

11

84261209

CLAMP,1/2" clamping pipes

4шт.

12

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

6шт.

13

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

4шт.

14

829-1310

NUT,M10, Cl 10

4шт.

15

84263664

CLAMP BRACKET

1шт.

16

87418551

CLAMP

1шт.

17

407975A1

HEX SOC SCREW,FLAT, M8 x 1.25 x 12mm, Cl 10.9

2шт.

18

100016

NUT,M10 x 1.5, Cl 8

2шт.

19

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

2шт.

20

829-1406

NUT,Hex, M6 x 1, Cl 10.9

4шт.

21

117395A1

COLLAR CLAMP,M15.87mm ID, 50mm x 35mm x 30mm

2шт.

22

1541537C1

PLATE

2шт.

23

827-6050

BOLT,Hex, M6 x 50mm, Cl 10.9

4шт.

24

84355976

PROTECTIVE SLEEVE,56mm ID x 590mm L

1шт.

Выбрано товаров: 24
