Запчасти Case 590SN (35.701.06) - VAR - 747864 - HYDRAULICS - LOADER, 3 SPOOL VALVE PILOT CONTROLS (35) - HYDRAULIC SYSTEMS

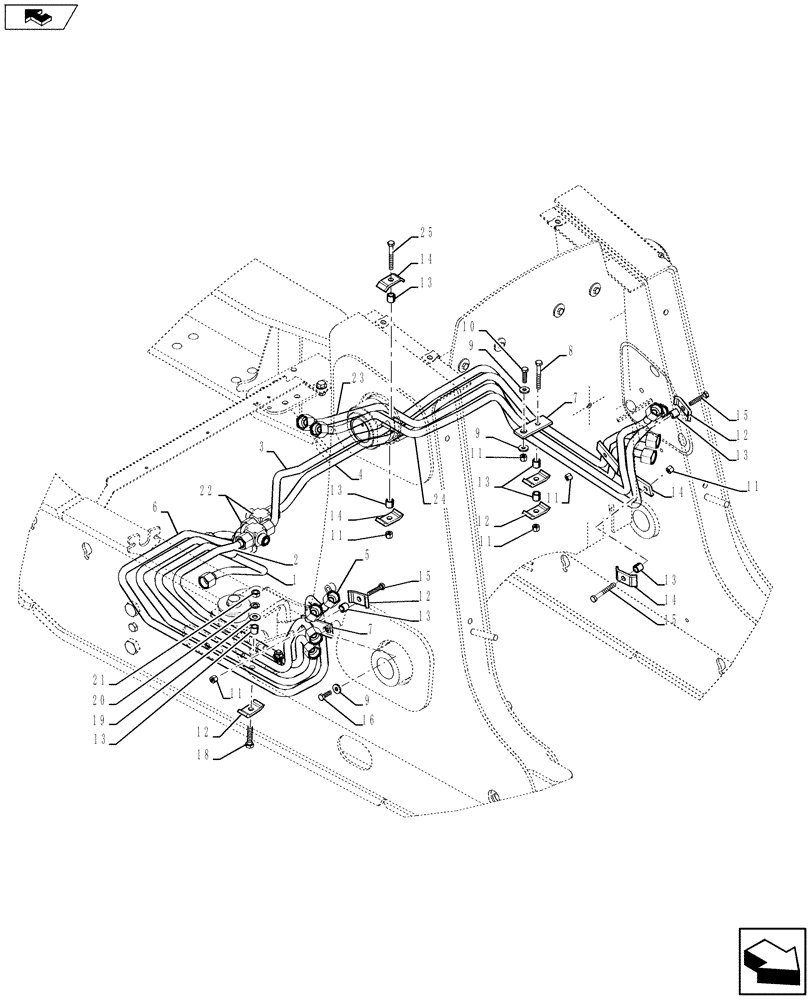

Схема запчастей Case 590SN - (35.701.06) - VAR - 747864 - HYDRAULICS - LOADER, 3 SPOOL VALVE PILOT CONTROLS (35) - HYDRAULIC SYSTEMS
15
16
11
home
13
10
3
15
25
5
12
22
11
2
12
13
13
13
12
21
9
6
19
23
9
11
14
14
18
13
15
14
20
12
4
1
7
24
11
13
11
8
9
14
7
13
11

Артикул

Название

Примечание

Количество

1

84405560

HYD TUBE

1шт.

2

84405562

HYD TUBE

1шт.

3

84397079

HYD TUBE

1шт.

4

84350095

HYD TUBE

1шт.

5

84293101

TUBE

1шт.

6

84293099

TUBE

1шт.

7

84293019

BRACKET

2шт.

8

300510

BOLT,Hex, M8 x 65mm, Cl 8.8

1шт.

9

12645031

WASHER,8.45mm ID x 21mm OD x 3mm Thk

3шт.

10

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

1шт.

11

16104121

NUT,M8 x 1.25, Cl 10

5шт.

12

D138055

CLAMP

6шт.

13

120303A1

SPACER,11mm ID x 15.82mm OD x 15mm Thk

6шт.

14

84293020

BRACKET

1шт.

15

43129

BOLT,Hex, M8 x 1.25 x 40mm, LH Thd, Cl 8.8

2шт.

16

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

17

308761

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 8.8

1шт.

18

325829

BOLT,Hex, M10 x 1.5 x 45mm, Cl 8.8

2шт.

19

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

2шт.

20

140028

WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

2шт.

21

86500689

NUT,M10 x 1.5, Cl 10

2шт.

22

87338053

4 WAY CONNECTION

, Serial Range: -C9008

2шт.

23

84293011

TUBE

1шт.

24

84293009

TUBE

1шт.

25

120062

BOLT,Hex, M8 x 70mm, Cl 8.8

1шт.

Выбрано товаров: 25
