(21.155.04) - VAR - 423060 - TRANSMISSION POWERSHIFT S-TYPE - SHIFTER MECHANISM

Запчасти Case 590SN (21.155.04) - VAR - 423060 - TRANSMISSION POWERSHIFT S-TYPE - SHIFTER MECHANISM (21) - TRANSMISSION

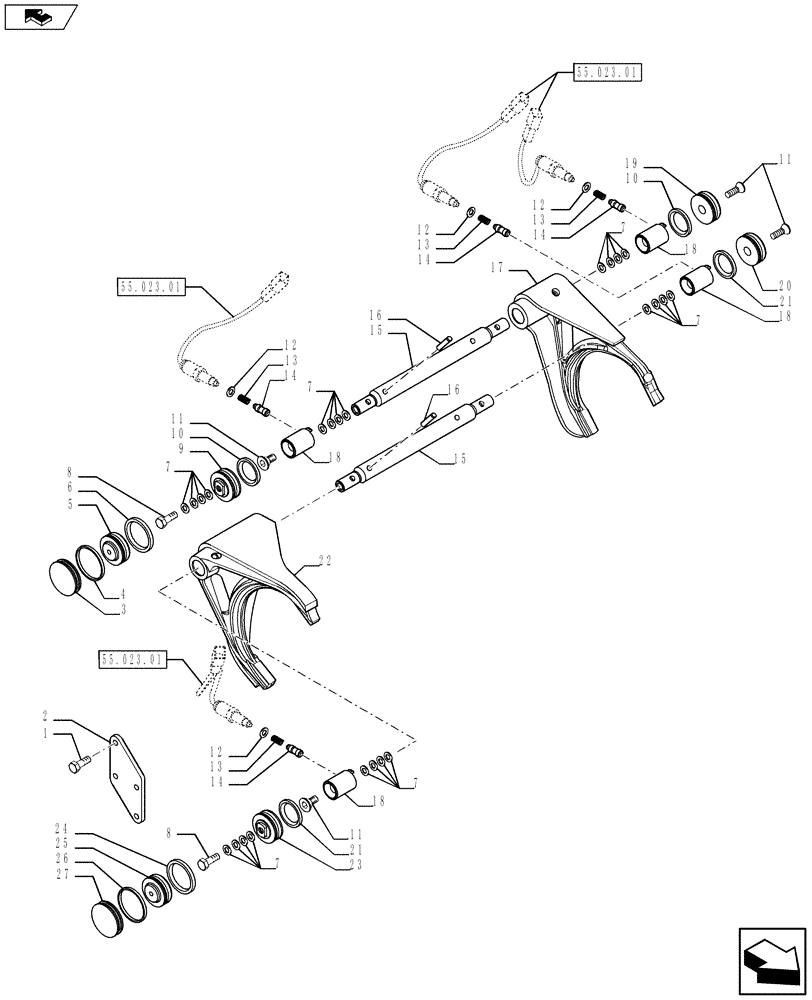

Схема запчастей Case 590SN - (21.155.04) - VAR - 423060 - TRANSMISSION POWERSHIFT S-TYPE - SHIFTER MECHANISM (21) - TRANSMISSION
7
12
6
16
55.023.01
7
8
27
18
22
7
12
12
21
19
14
9
4
13
11
20
18
12
2
26
7
23
10
13
55.023.01
7
14
13
11
10
15
17
5
14
3
1
8
home
24
16
14
13
18
25
55.023.01
21
11
7
18
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

4шт.

2

84367031

PLATE

1шт.

3

84367032

PLUG

1шт.

4

238-5130

O-RING,0.103" Thk x 1.612" ID, -130, Cl 5, 75 Duro

1шт.

5

84367033

PISTON

1шт.

6

84367034

SEAL

1шт.

7

84367035

SHIM,0.1mm Thk

0.1mm Thk

6шт.

7

84367036

SHIM,0.3mm Thk

0.3mm Thk

6шт.

7

84367037

SHIM,0.5mm Thk

0.5mm Thk

6шт.

7

84367038

SHIM,1mm Thk

1mm Thk

6шт.

8

84367039

SCREW

2шт.

9

84367040

PISTON

1шт.

10

84367041

SEAL

2шт.

11

84367049

SCREW,Hwh, M10-16, 3/4"

4шт.

12

87578908

O-RING,0.103" Thk x 0.237" ID, -108, Cl 6, 90 Duro

4шт.

13

84367048

SPRING

4шт.

14

84367047

PIN

4шт.

15

84367044

SHIFT RAIL

2шт.

16

84367045

PIN

2шт.

17

84367052

SHIFTER FORK

LH

1шт.

18

84367042

BUSHING

4шт.

19

84367046

PISTON

1шт.

20

84367051

PISTON

1шт.

21

84367053

SEAL

2шт.

22

84367043

SHIFTER FORK

RH

1шт.

23

84367058

PISTON

1шт.

24

84367057

SEAL

1шт.

25

84367056

PISTON

1шт.

26

K261826

SEAL,0.103" Thk x 1.862" ID, -134, Cl 5, 75 Duro

1шт.

27

84367054

PLUG

1шт.
