(88.100.88[01]) - DIA KIT

Запчасти Case 590SN (88.100.88[01]) - DIA KIT (88) - ACCESSORIES

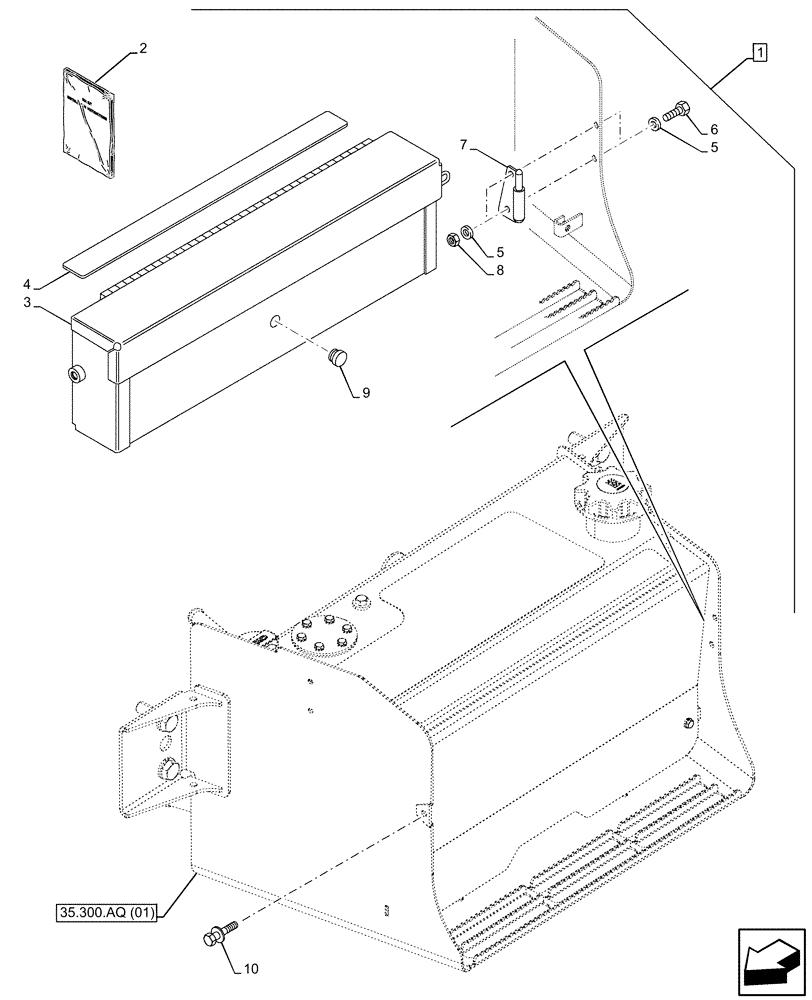

Схема запчастей Case 590SN - (88.100.88[01]) - DIA KIT (88) - ACCESSORIES
35.300.aq (01)
10
2
4
7
5
8
3
5
1
9
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47408246

CONSTRUCTION DIA

Kit, Incl 2 - 10

1шт.

Refer to Installation Instruction for Correct Assembly Procedure

1шт.

2

47408984

INSTRUCTION

1шт.

3

380807A4

BOX, TOOL

1шт.

4

87694065

ANTI-SKID STRIP

1шт.

5

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

6

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

2шт.

7

382202A2

HINGE

1шт.

8

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

9

L60224

BUMPER

1шт.

10

121856A1

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9

1шт.
