Запчасти Case 590SN (88.100.90[02]) - DIA KIT, CHAFF SCREEN (88) - ACCESSORIES

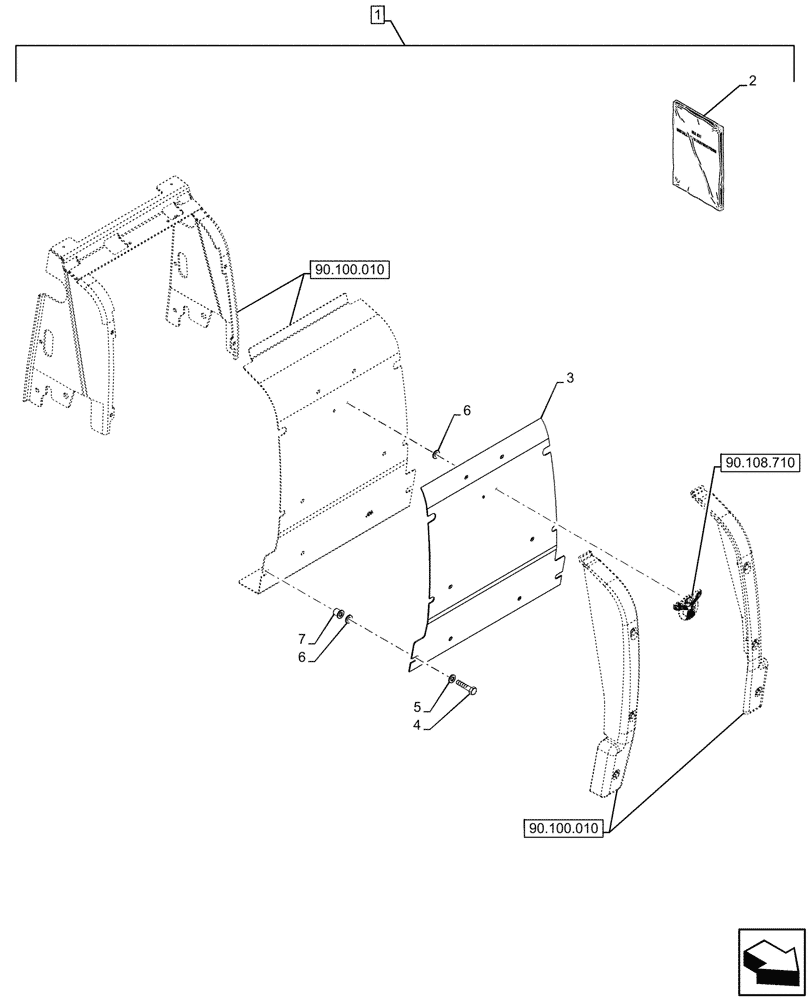

Схема запчастей Case 590SN - (88.100.90[02]) - DIA KIT, CHAFF SCREEN (88) - ACCESSORIES
90.100.010
7
4
6
5
6
3
2
1
90.108.710
90.100.010

№

Артикул

Название

Примечание

Количество

1

48030375

CONSTRUCTION DIA

Chaff Screen

1шт.

Refer to Installation Instructions P/N for Correct Assembly Procedure

1шт.

2

48040422

INSTRUCTION

1шт.

3

48030252

SCREEN

1шт.

4

257381A1

BOLT

6шт.

5

257382A1

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

6шт.

6

496-41041

WASHER,13/32" x 1 1/8" x .134"

8шт.

7

255447A1

THREADED INSERT

6шт.

Выбрано товаров: 8
