(88.100.010) - VAR - 747875 - TOOL BOX

Запчасти Case 590SN (88.100.010) - VAR - 747875 - TOOL BOX (88) - ACCESSORIES

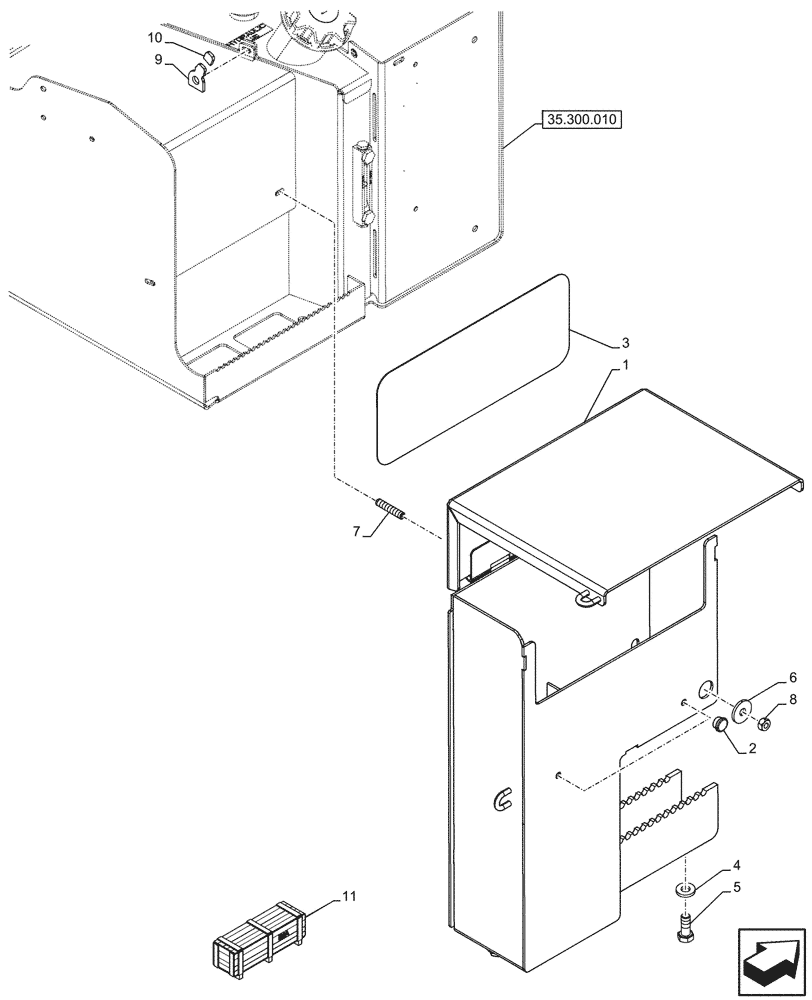

Схема запчастей Case 590SN - (88.100.010) - VAR - 747875 - TOOL BOX (88) - ACCESSORIES
35.300.010
5
1
7
8
3
11
10
9
6
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47959077

TOOL BOX

Grey

1шт.

2

47649365

RUBBER BUMPER

2шт.

3

47585815

ANTI-SKID STRIP

1шт.

4

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

2шт.

5

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

2шт.

6

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

1шт.

7

13517111

STUD,M8 x 12mm, Cl 5.8

1шт.

8

9706690

NUT,M8 x 1.25, Cl 8

1шт.

9

47877822

PLATE

1шт.

10

47877823

BUMPER

1шт.

11

47959107

CONSTRUCTION DIA

Tool Box, Incl 1 - 8

1шт.

Valid for 580N (Livery), 580SN (Livery), 580SN WT (Livery), 590SN (Livery) Models only

1шт.
