(10.216.02[01]) - FUEL LINES, RESERVOIR - C7476

Запчасти Case 580SN WT (10.216.02[01]) - FUEL LINES, RESERVOIR - C7476 (10) - ENGINE

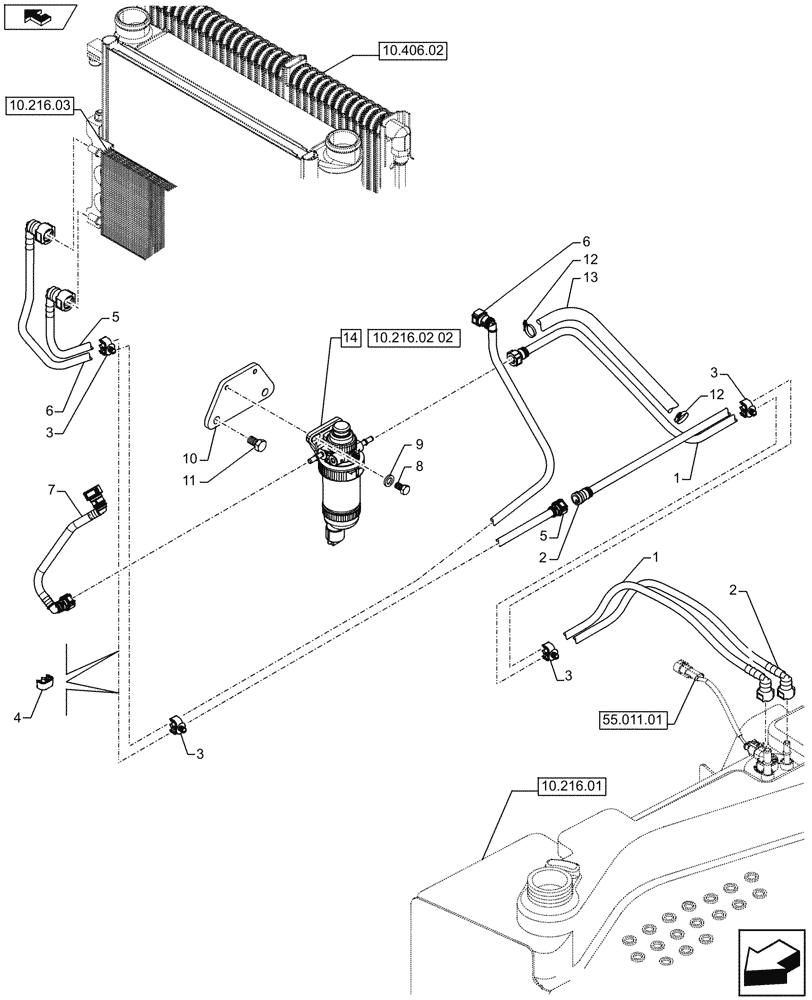

Схема запчастей Case 580SN WT - (10.216.02[01]) - FUEL LINES, RESERVOIR - C7476 (10) - ENGINE
10.216.01
4
13
1
2
5
5
14
6
9
2
6
12
3
3
3
3
10
1
1
8
7
12
10.216.02 02
55.011.01
10.216.03
10.406.02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84391638

RIGID TUBE

1шт.

2

84490067

HYD TUBE

1шт.

3

84298475

HOSE CLAMP

6шт.

4

84395075

HOSE CLAMP

2шт.

5

84293558

TUBE

1шт.

6

84489778

HYD TUBE

1шт.

7

84391629

RIGID TUBE

1шт.

8

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

9

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

2шт.

10

84391569

BRACKET

1шт.

11

43151

BOLT,Hex, M12 x 20mm, Cl 8.8, Full Thd

2шт.

12

L11541

CABLE TIE,203.2mm L, Nylon

2шт.

13

47362992

GUARD

1шт.

14

84392298

FILTER

Assy, Fuel, Case

1шт.
