Запчасти Case 580SN WT (41.200.03) - HYDRAULICS - STEERING (580SN, 580SN WT, 590SN) (41) - STEERING

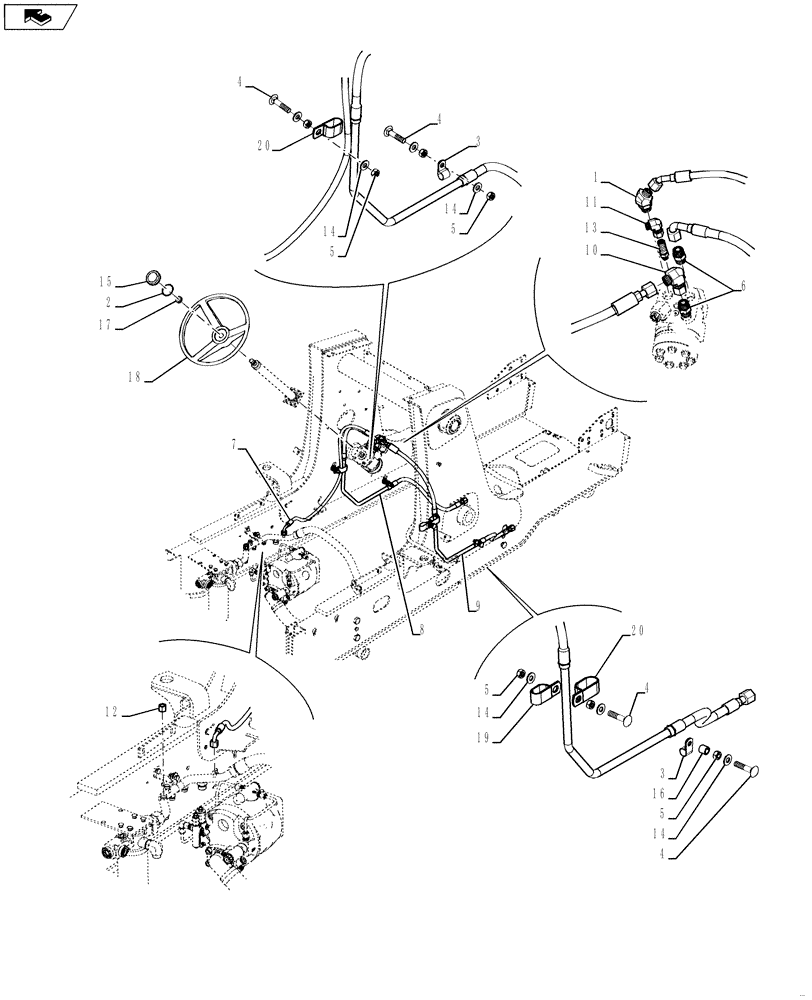

Схема запчастей Case 580SN WT - (41.200.03) - HYDRAULICS - STEERING (580SN, 580SN WT, 590SN) (41) - STEERING
4
8
5
9
5
14
17
10
18
3
14
7
19
11
6
4
12
4
14
14
5
20
4
3
13
1
home
20
5
2
15
16

Артикул

Название

Примечание

Количество

1

201-344

ELBOW,45 Degree Elbow, 11/16" - 16 Male ORFS x 3/4" - 16 Male ORB

1шт.

2

238-5227

O-RING,0.139" Thk x 2.109" ID, -227, Cl 5, 75 Duro

1шт.

3

515-23159

CLAMP,5/8", Insul, 3/8" Bolt

2шт.

4

711-10050

CARRIAGE BOLT,Sq Nk, M10 x 1.5 x 50mm, Cl 8.8

4шт.

5

829-1410

NUT,M10 x 1.5, Cl 10.9

7шт.

6

9992305

HYD CONNECTOR,13/16" - 16 ORFS x 3/4" - 16 ORB

2шт.

7

84279129

HOSE,25mm ID x 1280mm L

1шт.

8

84284727

HYD TUBE

1шт.

9

84386030

HYD TUBE

1шт.

10

84989383

90 ELBOW,90 Degree, 13/16"-16 ORFS x 13/16"-16 Fem Sw

1шт.

11

87017578

ELBOW,90 Degree, 9/16"-18 x 9/16"-18 Fem Sw ORFS

1шт.

12

87331950

CAP ASSY.,Hex, 11/16"-16

1шт.

13

87530057

FITTING

1шт.

14

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

7шт.

15

114882A2

CAP,Polystyrene

1шт.

16

120303A1

SPACER,11mm ID x 15.82mm OD x 15mm Thk

1шт.

17

1959509C1

NUT,Hex, M20 x 5, RH

1шт.

18

A65544

STEERING WHEEL

1шт.

19

D39696

CLAMP,25.40mm - 13.49mm Bolt, CTD

1шт.

20

L302731

CLAMP,19mm D Clamping Pipes

2шт.

Выбрано товаров: 20
