(90.156.08) - VAR - 747854 - CAB - WINDOW, REAR

Запчасти Case 580SN (90.156.08) - VAR - 747854 - CAB - WINDOW, REAR (90) - PLATFORM, CAB, BODYWORK AND DECALS

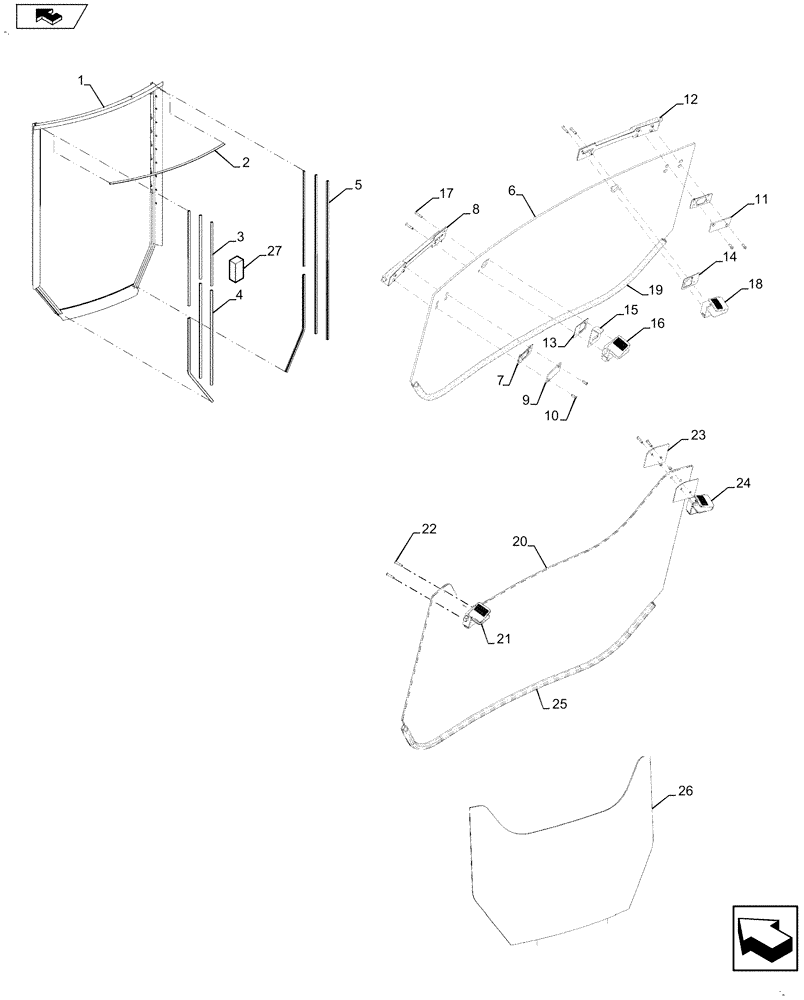

Схема запчастей Case 580SN - (90.156.08) - VAR - 747854 - CAB - WINDOW, REAR (90) - PLATFORM, CAB, BODYWORK AND DECALS
26
21
22
19
1
11
7
5
20
3
24
23
16
12
4
9
6
14
27
13
10
15
18
25
2
home
17
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87435929

WINDOW FRAME

1шт.

2

400494A1

SEAL,1095mm L

1шт.

3

404229A1

SEAL,510mm L

2шт.

4

404228A1

SEAL,760mm L

6шт.

5

404227A1

SEAL,1270mm L

2шт.

6

352208A1

GLASS,CAB

Upper

1шт.

7

402843A1

PLATE

2шт.

8

411910A1

LATCH

1шт.

RH - Determine from Seat facing Radiator

1шт.

9

87423503

BACK PLATE

1шт.

10

87445051

HEX SOC SCREW,Flat Hd, Csk, M5 x 16mm, Gr 8.8, Prev Torque

4шт.

11

87423502

BACK PLATE

1шт.

12

411911A1

LATCH

1шт.

LH - Determine from Seat facing Radiator

1шт.

13

402844A1

PLATE

1шт.

14

402845A1

PLATE

1шт.

15

402836A1

BRACKET

1шт.

16

411914A1

LATCH

1шт.

17

87435453

HEX SOC SCREW,FLAT, M5 x 0.8 x 25mm

4шт.

18

411912A1

LATCH

1шт.

19

395348A1

SEALING STRIP

1шт.

20

352209A1

GLASS,CAB

Middle

1шт.

21

411909A1

LATCH

1шт.

22

87435453

HEX SOC SCREW,FLAT, M5 x 0.8 x 25mm

4шт.

23

87426969

BACKING PLATE

1шт.

24

411908A1

LATCH

1шт.

25

395348A1

SEALING STRIP

1шт.

26

352210A1

GLASS,CAB

Lower

1шт.

27

400200A1

RUBBER BLOCK,25mm L

1шт.
