Запчасти Case 580SN (88.100.90[14]) - DIA KIT, CHAFF SCREEN (88) - ACCESSORIES

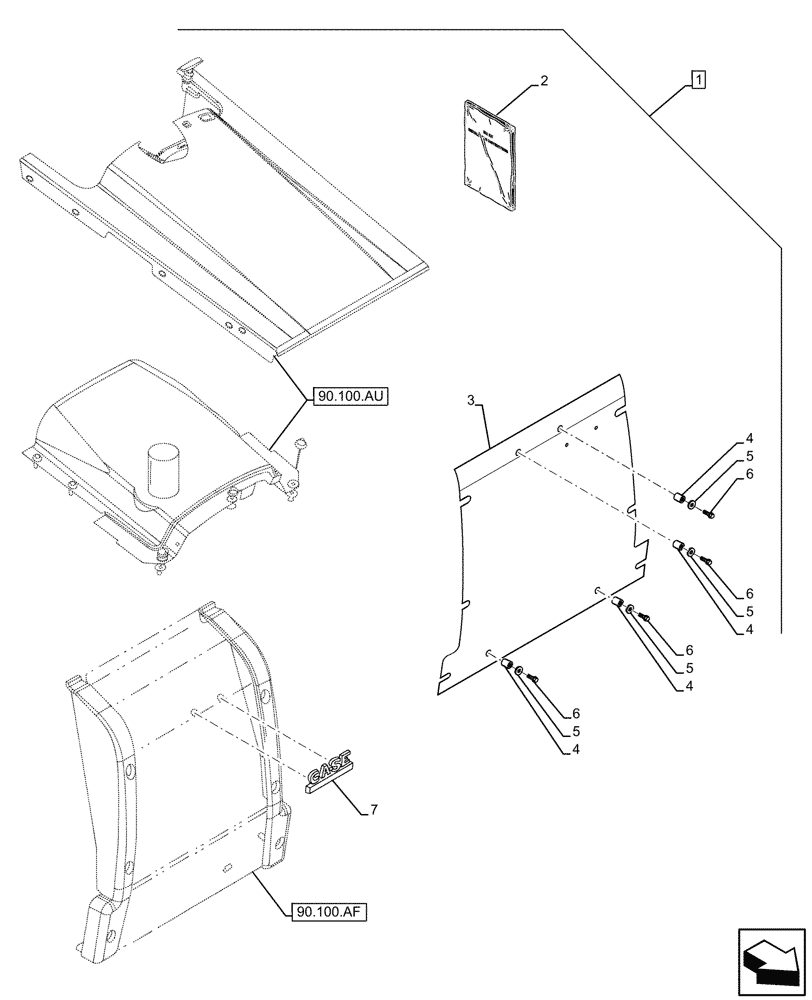

Схема запчастей Case 580SN - (88.100.90[14]) - DIA KIT, CHAFF SCREEN (88) - ACCESSORIES
90.100.au
6
7
6
6
3
5
4
2
1
4
5
5
5
6
4
4
90.100.af

№

Артикул

Название

Примечание

Количество

1

87726054

SERVICE KIT

KIT, CHAFF SCREEN, Incl 2 - 7

1шт.

Refer to Installation Instruction P/N for Correct Assembly Procedure

1шт.

2

84375719

INSTRUCTION

1шт.

3

87726055

SCREEN,1.90mm Perforation

Chaff

1шт.

4

255447A1

THREADED INSERT

4шт.

5

257382A1

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

4шт.

6

257381A1

BOLT

4шт.

7

186989A1

EMBLEM

1шт.
