(90.110.AH) - VAR 423000, 442082 - CANOPY, INSTRUMENT PANEL

Запчасти Case 580SN (90.110.AH) - VAR 423000, 442082 - CANOPY, INSTRUMENT PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS

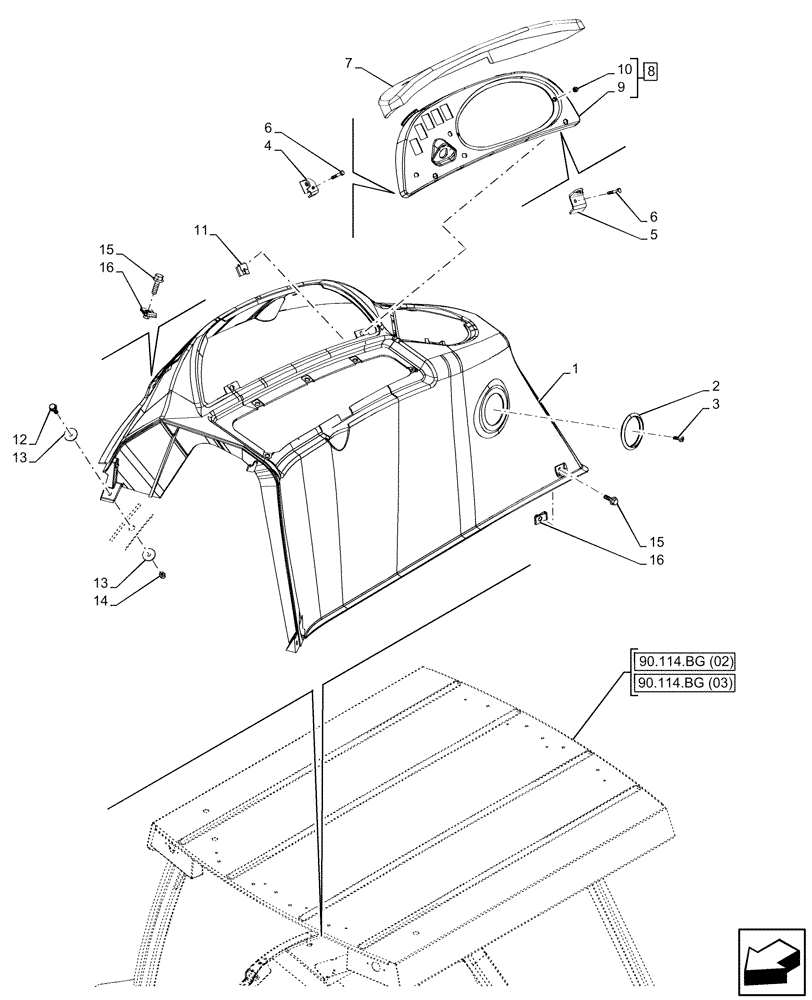

Схема запчастей Case 580SN - (90.110.AH) - VAR 423000, 442082 - CANOPY, INSTRUMENT PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.114.bg (03)
9
5
3
16
13
10
1
8
4
13
16
12
15
2
6
7
11
6
15
14
90.114.bg (02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

360250A2

CONSOLE

Side Canopy

1шт.

2

D93716

PLUG,73.mm ID x 88.9mm OD

2шт.

3

87310144

SELF-TAP SCREW,Pan Head, M6 x 12.7mm

4шт.

4

386368A2

BRACKET

LH

1шт.

5

386369A2

BRACKET

RH

1шт.

6

87310128

SCREW,Pan Cross Recess Phillips, #10 - 24 x 57.20mm, Stainless

2шт.

7

385614A4

CONSOLE

1шт.

8

391818A2

BEZEL

ASSY, Incl 9, 10

1шт.

9

NSS

NOT SOLD SEPARAT

Bezel, Incl in 8

1шт.

10

390258A1

INSERT

2шт.

11

86625077

SPRING NUT,J, Ret, #10-24

2шт.

12

844-6025

BOLT,Hvy Hex, M6 x 25mm, Cl 8.8

1шт.

13

895-15006

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

2шт.

14

832-10406

NUT,M6 x 1, Cl 8

1шт.

15

87310098

BOLT,M6 x 20 Full SST BLO

4шт.

16

833-40406

NUT,M6, U

4шт.
