Запчасти Case 580SM (90.154.02) - CAB - DOORS (90) - PLATFORM, CAB, BODYWORK AND DECALS

REF

INSTRUCTION

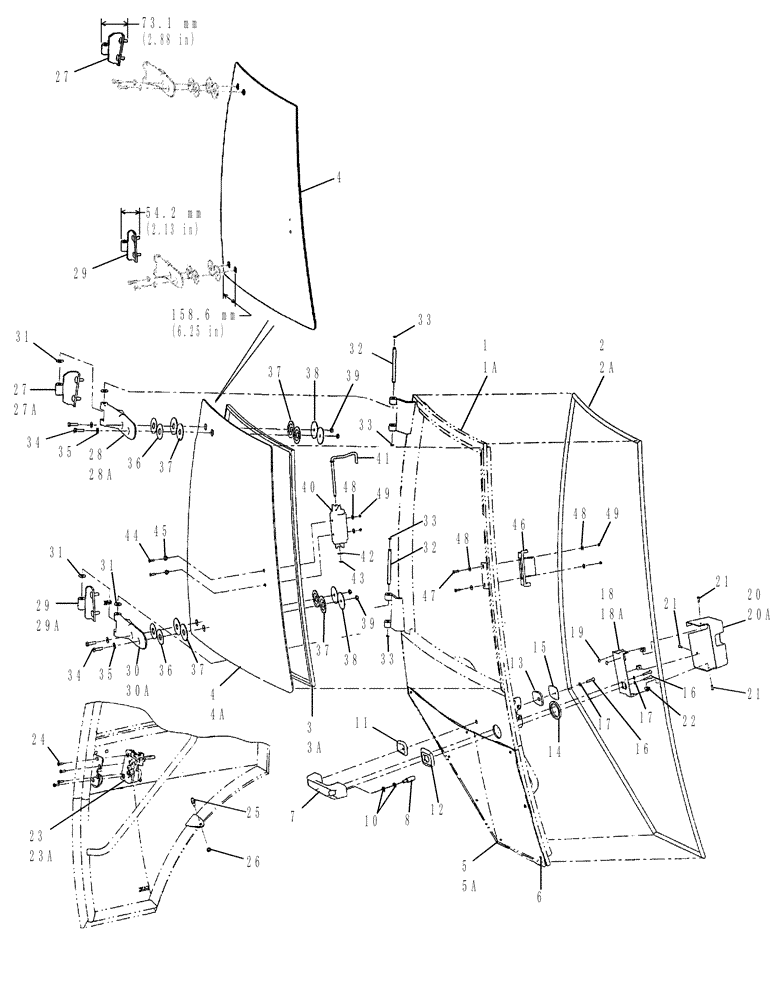

Left-Hand and Right-Hand Cab Doors; Left-Hand Door Not Illustrated

1шт.

1

87439728

FRAME

RH Door

1шт.

1a

87443691

FRAME

LH Door

1шт.

2

394707A1

RUBBER STRIP

Right-Hand Door

1шт.

2a

390838A1

RUBBER STRIP

Left-Hand Door

1шт.

3

394708A1

DOOR SEAL,Window, 2926mm L

Upper; Right-Hand Door

1шт.

3a

391850A1

SEAL, GLASS,717.8mm L

Upper; Left-Hand Door

1шт.

4

87439725

GLASS

Upper; Right-Hand Door

1шт.

4a

338429A1

GLASS

Upper; Left-Hand Door

1шт.

5

338427A1

GLASS,CAB

Lower; Right-Hand Door

1шт.

5a

338426A1

GLASS,CAB

Lower; Left-Hand Door

1шт.

6

391827A1

SPACER,11.1mm D

4 Per Door; Cut Bumpers In Half For 8 Locations

4шт.

7

60-7083T1

HANDLE

Outer

1шт.

16

393203A1

SCREW

3шт.

17

393202A1

WASHER

6 mm

3шт.

18

394704A1

BRACKET

Cover Mounting; Right-Hand Door

1шт.

18a

391841A1

BRACKET

Cover Mounting; Left-Hand Door

1шт.

19

391827A1

SPACER,11.1mm D

2шт.

20

394705A1

COVER

Latch; Right-Hand Door

1шт.

20a

391842A1

COVER

Latch; Left-Hand Door

1шт.

21

390-100

SCREW,Cross Pan Hd, #10 - 32 x 5/8"

3шт.

22

393209A1

SPRING NUT

3шт.

23

382777A1

LATCH

Right-Hand Door

1шт.

23a

382775A1

LATCH

Left-Hand Door

1шт.

24

569-4

SCREW,Hex Soc Flat Hd, M6 x 20, 8.8

4шт.

25

3234063R1

BALL STUD,M10 x 1.5

1шт.

26

832-10410

NUT,M10 x 1.5, Cl 8

1шт.

27

87439722

HINGE

Upper; Right-Hand Door

1шт.

27a

390840A1

HINGE

Upper; Left-Hand Door

1шт.

31

391845A1

WASHER,11.1mm ID x 25.4mm OD x 1.6mm Thk

Nylon

4шт.

32

391843A1

PIN,10mm OD x 130mm L

2шт.

33

442773A1

CIRCLIP,7.42mm ID x 16.8mm OD x 0.9mm Thk

4шт.

34

514-633

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

4шт.

35

895-30107

WASHER,M8 x 20 x 2

4шт.

39

832-10508

NUT,M8 x 1.25, Cl 8

4шт.

40

87344860

HANDLE

Slam Latch

1шт.

42

906086R1

WASHER,8.4mm ID x 16mm OD x 1.6mm Thk

1шт.

43

100-39001

SNAP RING,#X31, Ext, E-Type

1шт.

44

140-107

SCREW,Pan HD, #10 - 24 x 3/4"

2шт.

45

F64198

BUMPER,4.98mm ID x 7.92mm OD x 10.21mm L

Nylon

2шт.

47

142-103

SCREW,Phil Oval Hd, Csk, #10 - 24 x 3/4"

2шт.

48

195-81023

WASHER,5.94mm ID x 14.28mm OD x 1.25mm Thk

6шт.

49

F45165

SPECIAL NUT,#10-24

No. 10

4шт.
