Запчасти Case 580SL (5-012) - STEERING CYLINDER, TWO WHEEL DRIVE FRONT AXLE (05) - STEERING

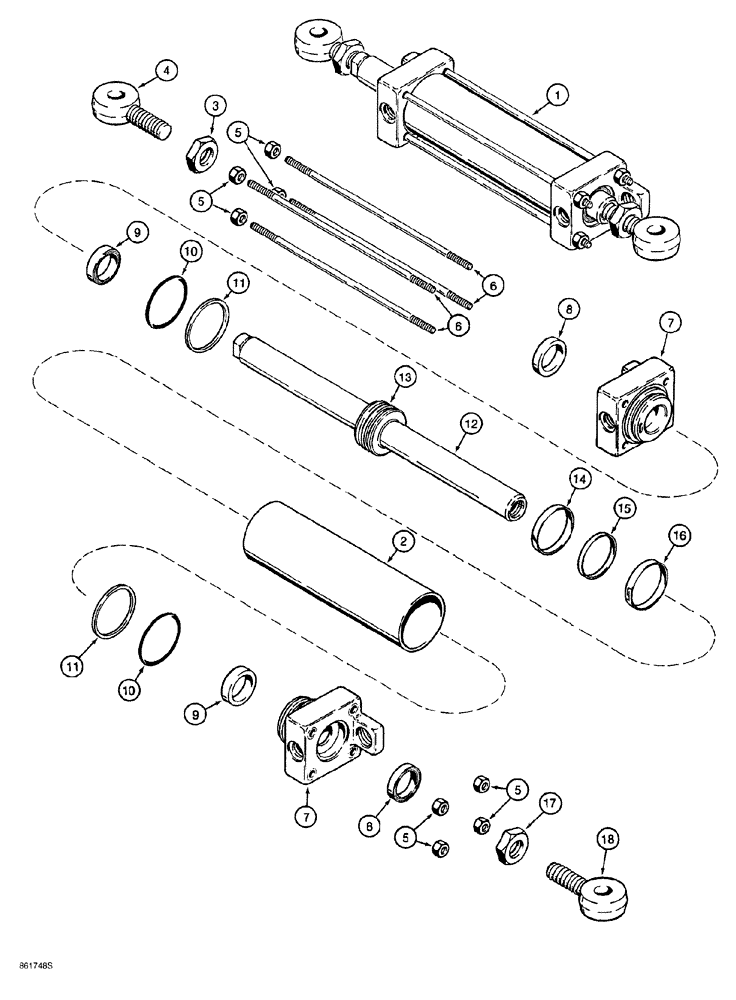

Схема запчастей Case 580SL - (5-012) - STEERING CYLINDER, TWO WHEEL DRIVE FRONT AXLE (05) - STEERING
2
4
10
1
14
7
6
11
11
9
8
8
16
5
7
5
18
10
17
12
15
6
3
5
9
13
5

Артикул

Название

Примечание

Количество

1

G107720

CYLINDER,Double Acting, 38.1mm Rod, 85.1mm Stroke

ASSEMBLY, 70 (2-3/4) ID x 170 mm (6-45/64 inch) stroke, see footnote, steering, two wheel, Includes: Refs. 2-18

1шт.

1

G107720R

REMAN-HYD CYLINDER

580SL Series 2

1шт.

1

G107720C

CORE-HYD CYLINDER

Return Number

1шт.

2

G106808

TUBE,69.85 mm ID x 79.76 mm OD x 233.60 mm L

TUBE cylinder

1шт.

3

129-369

JAM NUT,Jam, 7/8"-14, G5

LH thread

1шт.

4

G106832

BALL JOINT

EYE rod, left hand thread

1шт.

5

425-106

NUT,3/8"-16, Cl 5

8шт.

6

G106817

TIE-ROD

TIE ROD 338 mm (13-5/16 inch) long, cylinder

4шт.

7

G106810

CYLINDER END CAP,50.83mm Bore, 38.25mm Rod, 102mm W

GLAND

2шт.

8

D95142

WIPER SEAL,1.5" ID x 2" OD x 0.31" Thk

WIPER piston rod, outer

1шт.

Part of seal kit G110045

1шт.

9

G107921

SEAL,38.07mm ID x 50.93mm OD x 10.69mm Thk

U-cup, piston rod, wide, with O-ring

1шт.

Part of seal kit G110045

1шт.

10

238-5230

O-RING,0.139" Thk x 2.484" ID, -230, Cl 5, 75 Duro

Gland

1шт.

Part of seal kit G110045

1шт.

11

G32129

BACK-UP RING,63.25mm ID x 69.35mm OD x 1.4mm Thk

backup, gland O-ring

1шт.

Part of seal kit G110045

1шт.

G107721

ROD ASSY.

piston, 38 mm (1-1/2 inch) diameter, Includes: Refs. 12 & 13

1шт.

12

NSS

NOT SOLD SEPARAT

ROD piston

1шт.

13

NSS

NOT SOLD SEPARAT

PISTON cylinder

1шт.

14

G105187

RING

wear, piston

1шт.

Part of seal kit G110045

1шт.

15

G104439

RING

seal, inner

1шт.

Part of seal kit G110045

1шт.

16

G104454

SEALING RING,Locking, 65.89mm ID x 71.02mm OD x 6.96mm Thk

piston, expandable, outer

1шт.

Part of seal kit G110045

1шт.

17

425-1514

JAM NUT,Jam, 7/8"-14, G5

hex, jam, 7/8 inch NF

1шт.

18

G106813

BALL JOINT

EYE rod, right hand thread

1шт.

G110045

KIT

seal, Includes Refs. 8, 9, 10, 11, 14, 15, and 16

1шт.

Выбрано товаров: 29
