(4-56) - ELECTRICAL SYSTEM, SERVOPOWER VERSION, S/N JJH0046382 AND UP

Запчасти Case 580SK (4-56) - ELECTRICAL SYSTEM, SERVOPOWER VERSION, S/N JJH0046382 AND UP (04) - ELECTRICAL SYSTEMS

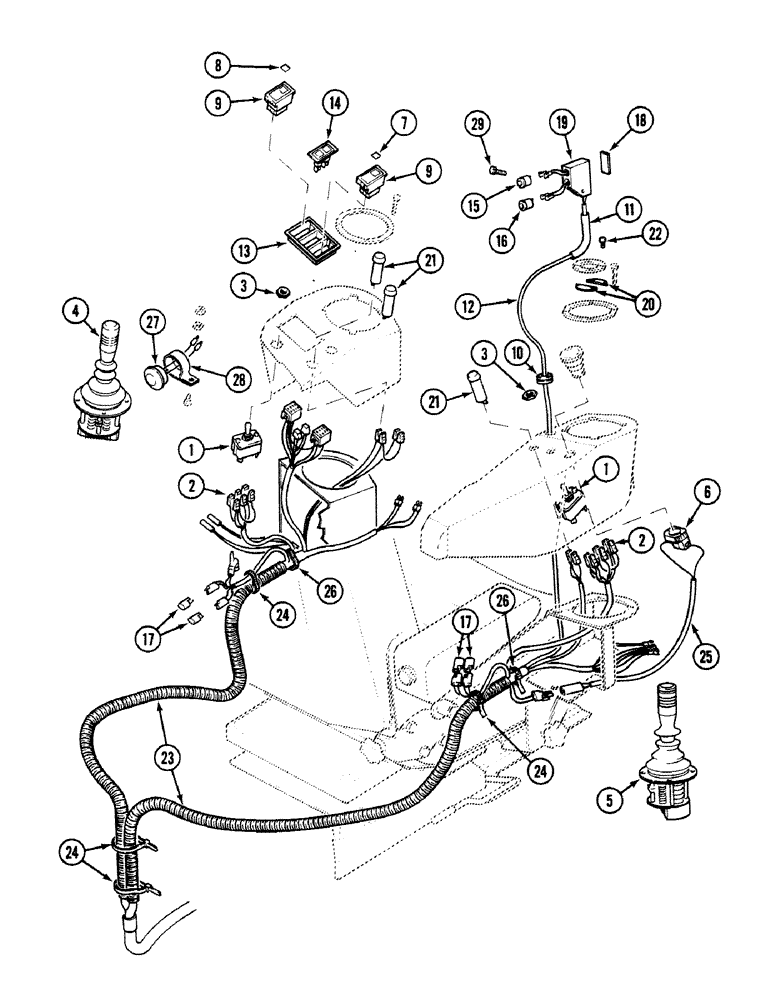

Схема запчастей Case 580SK - (4-56) - ELECTRICAL SYSTEM, SERVOPOWER VERSION, S/N JJH0046382 AND UP (04) - ELECTRICAL SYSTEMS
1
15
14
26
4
25
3
21
21
1
11
18
3
22
13
23
6
24
24
7
29
17
10
26
20
16
12
2
27
9
28
5
2
8
19
17
9
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

118975A1

SWITCH

2шт.

2

119623A1

ELECTRICAL WIRE

WIRE LOOM

2шт.

3

E15246

IGNITION SWITCH

BUTTON

1шт.

4

E47296

LEVER ASSY & KNOB

CONTROL Right

1шт.

5

E47295

LEVER ASSY & KNOB

CONTROL Left

1шт.

6

E47325

SWITCH

SWITCH

1шт.

7

E47339

SYMBOLS

SYMBOL DECAL Right

1шт.

8

E47340

SYMBOLS

SYMBOL DECAL Left

1шт.

9

E47448

CONNECTION,ELECTRIC

SWITCH

1шт.

10

E47630

GROMMET

2шт.

11

120115A1

SUPPORT

SLEEVE

1шт.

12

114577A1

HARNESS

1шт.

13

E47891

SUPPORT

1шт.

14

E47900

LIGHT SWITCH

SWITCH

1шт.

15

E47943

PUSH BUTTON

1шт.

16

E47944

PUSH BUTTON

1шт.

17

L71879

DIODE ELEMENT,400V, 3A

1шт.

18

E48106

DOOR COVER

4шт.

19

E49735

SUPPORT

CONTROL

1шт.

20

E48122

SHIN

CLAMP

2шт.

21

122131A1

SIGHTGLASS

LIGHT

3шт.

22

E48124

SCREW,Hex, M3 x 90mm

2шт.

23

E48270

LOOM

PROTECTOR

2шт.

24

D147773

CLAMP

STRAP

1шт.

25

E55077

HARNESS

1шт.

26

L11541

CABLE TIE,203.2mm L, Nylon

CABLE STRAP

1шт.

27

D137468

BUZZER

1шт.

28

515-23444

CLAMP,1 3/4", Insul, 3/8" Bolt

1шт.

29

864-6020

HEX SOC SCREW,M6 x 20mm, Cl 8.8

1шт.
