(4-40) - REAR FOG LAMP WITH REAR NUMBER PLATE, LOADER VERSION

Запчасти Case 580SK (4-40) - REAR FOG LAMP WITH REAR NUMBER PLATE, LOADER VERSION (04) - ELECTRICAL SYSTEMS

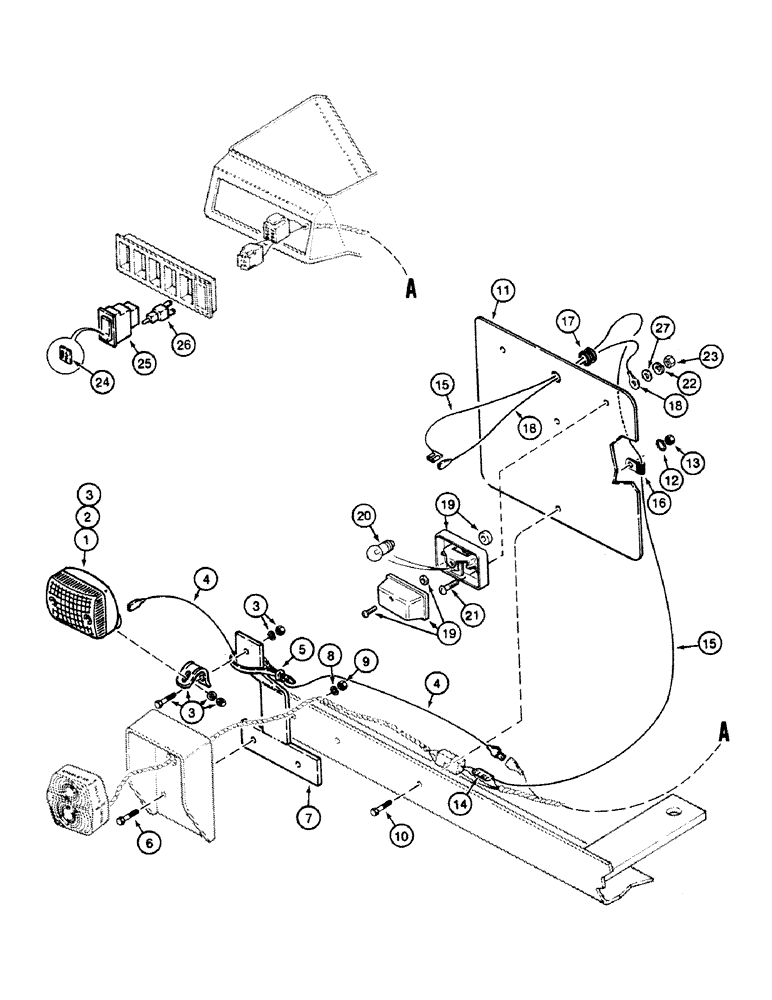

Схема запчастей Case 580SK - (4-40) - REAR FOG LAMP WITH REAR NUMBER PLATE, LOADER VERSION (04) - ELECTRICAL SYSTEMS
3
17
16
12
11
5
10
15
24
18
15
27
3
1
23
25
22
8
9
19
14
13
2
4
3
4
18
26
7
21
6
20
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

E42098

LIGHT

ASSY Consists of : 1,2,3

1шт.

1

E42609

LAMP

LENS

1шт.

2

1094366R1

BULB

12V/21W

1шт.

3

LAMP

1шт.

4

E47078

ELECTRICAL WIRE

WIRE

1шт.

5

L11541

CABLE TIE,203.2mm L, Nylon

CABLE STRAP

1шт.

6

413-520

BOLT,Hex, 5/16" - 18 x 1-1/4", Gr 5

5/16 x 32 mm

2шт.

7

E47497

SUPPORT

1шт.

8

492-11031

LOCK WASHER,5/16"

2шт.

9

425-105

NUT,5/16"-18, G5

2шт.

10

413-410

BOLT,Hex, 1/4" - 20 x 5/8", Gr 5

1шт.

11

E47849

PLATE

1шт.

12

492-11025

LOCK WASHER,1/4"

1шт.

13

425-104

NUT,1/4"-20, Cl 5

1шт.

14

E35328

FITTING

CONNECTOR

1шт.

15

E47436

ELECTRICAL WIRE

WIRE

1шт.

16

A38799

CLAMP

1шт.

17

E10160

GROMMET

1шт.

18

E47855

ELECTRICAL WIRE

WIRE Earth

1шт.

E47853

LIGHT

ASSY Consists of : 19,20

1шт.

19

LAMP

1шт.

20

710196R1

BULB,C5W, 12V, 5W

2шт.

21

E47856

SCREW

M5 x 16 mm

2шт.

22

892-11004

LOCK WASHER,M4

2шт.

23

825-1404

NUT,M4, Cl 8

2шт.

24

E46775

SYMBOLS

SYMBOL DECAL

1шт.

25

3405831R1

TOGGLE SWITCH

Housing

1шт.

26

E47031

LIGHT SWITCH

LAMP 12V/12W

1шт.

27

895-11004

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

2шт.
