(9-218) - AUXILIARY CAB HEATER

Запчасти Case 580SK (9-218) - AUXILIARY CAB HEATER (09) - CHASSIS/ATTACHMENTS

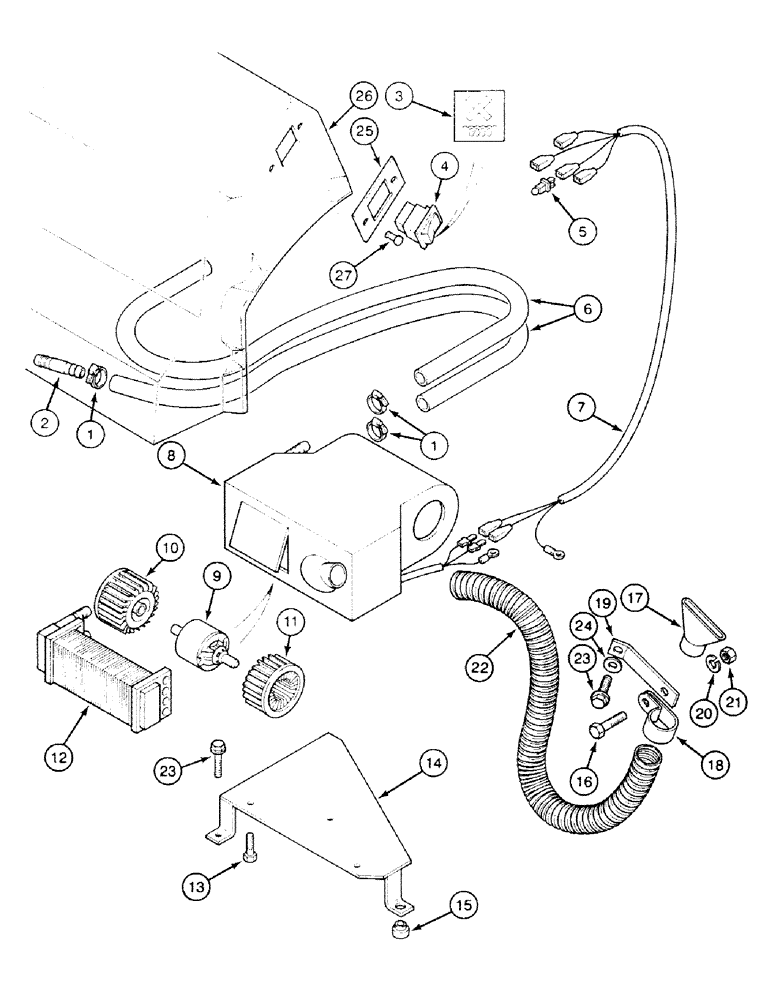

Схема запчастей Case 580SK - (9-218) - AUXILIARY CAB HEATER (09) - CHASSIS/ATTACHMENTS
19
3
14
23
1
16
6
7
26
2
4
22
20
27
5
9
12
17
1
24
13
18
23
15
10
21
8
25
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

214-1410

HOSE CLAMP,#10, 0.56" - 1.06", Type F Worm

4шт.

2

S104739

TUBE,0.625" OD x 3" L

16 x 76 mm

1шт.

3

3231774R1

SWITCH, CLIMATE CONT

1шт.

4

E46760

TOGGLE SWITCH

1шт.

5

E47031

LIGHT SWITCH

LAMP

1шт.

6

E47134

LARGE HOSE

HOSE,LARGE

1шт.

7

E47144

HARNESS

1шт.

E47178

HEATER ASSY.

Consists of : 8 - 13

1шт.

8

BODY

1шт.

9

E46510

MOTOR, ELECTRIC

ASSY 12V

1шт.

10

E46511

TURBINE

FAN Left

1шт.

11

E46514

TURBINE

FAN Right

1шт.

12

E46512

RADIATOR

CORE

1шт.

13

BOLT

3шт.

14

E47047

SUPPORT ASSY.

1шт.

15

L60224

BUMPER

1шт.

16

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

1шт.

17

E43298

NOZZLE CAP

1шт.

18

E43299

CLAMP

1шт.

19

E47663

SUPPORT

1шт.

20

492-11025

LOCK WASHER,1/4"

1шт.

21

425-104

NUT,1/4"-20, Cl 5

1шт.

22

E47180

LOOM

DUCT

1шт.

23

281-18712

SELF-TAP SCREW,Hex Wash Hd, 1/4" x 3/4"

1шт.

24

195-140

WASHER,1/4"

1/4"

1шт.

25

187437A1

SUPPORT

PLATE Grey

1шт.

25

120397A1

SUPPORT

PLATE Tan

1шт.

26

193974A1

BRACKET

COVER Grey

1шт.

26

E48969

PANEL, INSTRUMENTS

PANEL, INSTRUMENT COVER Tan

1шт.

27

120396A1

RIVET

2шт.
