(9-170) - DELUXE SUSPENSION SEAT (6000/575), S/N JJH0048960 AND UP

Запчасти Case 580SK (9-170) - DELUXE SUSPENSION SEAT (6000/575), S/N JJH0048960 AND UP (09) - CHASSIS/ATTACHMENTS

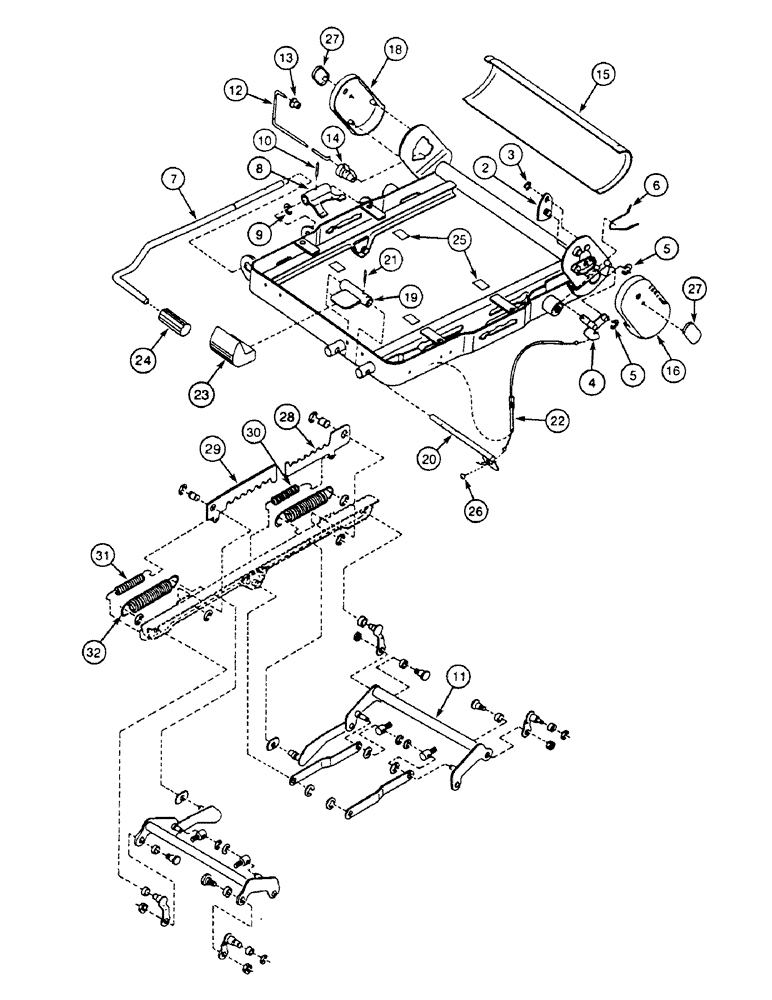

Схема запчастей Case 580SK - (9-170) - DELUXE SUSPENSION SEAT (6000/575), S/N JJH0048960 AND UP (09) - CHASSIS/ATTACHMENTS
11
13
21
3
7
29
9
28
16
26
4
25
14
6
30
2
18
27
27
32
5
31
15
20
24
10
19
23
8
22
5
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

180417A1

PACKAGE

KIT Consists Of : 1 - 16,18 -27

1шт.

183801A1

PACKAGE

KIT Consists Of : 1 - 16,18 - 27 Use With : 142813A1

1шт.

180416A1

PACKAGE

KIT Consists Of : 6,12,13,14,19 - 23,26

1шт.

180415A1

PACKAGE

KIT Consists Of : 7 - 10,24,27

1шт.

180414A1

PACKAGE

KIT Consists Of : 28 - 32

1шт.

1

FRAME

1шт.

2

PLATE

1шт.

3

CLIP

1шт.

4

LEVER

1шт.

5

CLIP

2шт.

6

SPRING

1шт.

7

LEVER

1шт.

8

GUIDE

1шт.

9

CLIP

1шт.

10

D145520

PIN, ROLL

4 x 18 mm

1шт.

11

LEVER

1шт.

12

ROD

1шт.

13

SPACER

1шт.

14

BUSHING

2шт.

15

HOUSING

1шт.

16

HOUSING Left

1шт.

18

HOUSING Right

1шт.

19

LEVER

1шт.

20

ROD

1шт.

21

D145520

PIN, ROLL

1шт.

22

CABLE

1шт.

23

KNOB

1шт.

24

KNOB

1шт.

25

PAD

4шт.

26

PLUG

1шт.

27

PLUG

1шт.

28

LEVER

1шт.

29

LEVER

1шт.

30

SPRING

1шт.

31

SPRING

1шт.

32

SPRING

2шт.
