(9-154) - DELUXE SUSPENSION SEAT (6000/003-575)

Запчасти Case 580SK (9-154) - DELUXE SUSPENSION SEAT (6000/003-575) (09) - CHASSIS/ATTACHMENTS

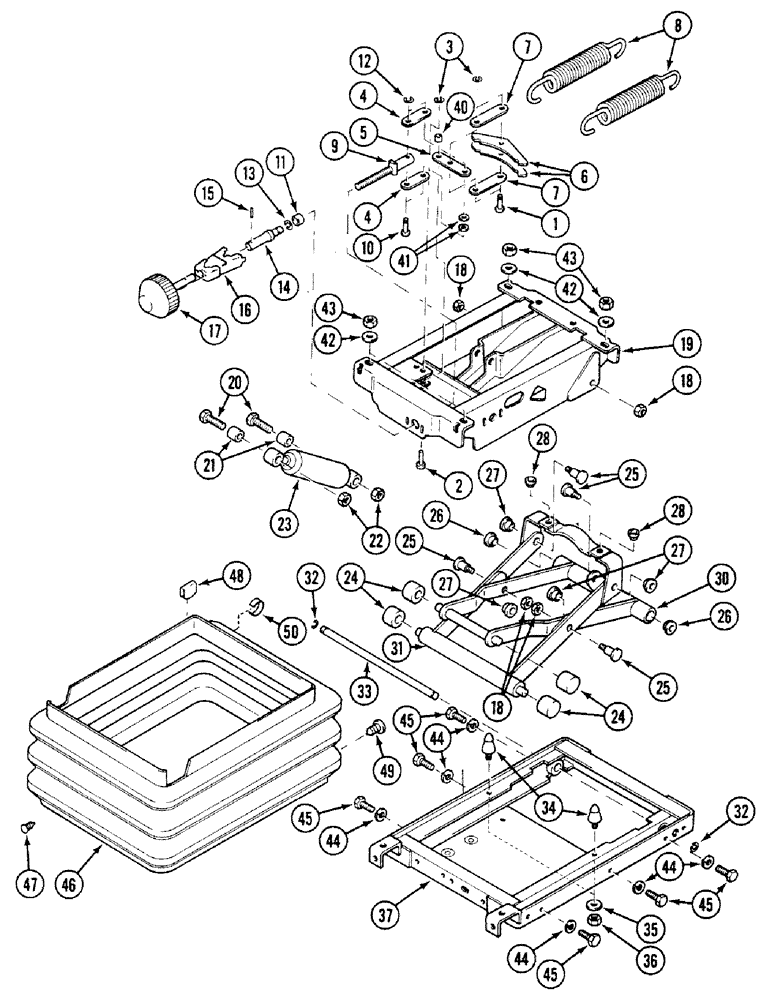

Схема запчастей Case 580SK - (9-154) - DELUXE SUSPENSION SEAT (6000/003-575) (09) - CHASSIS/ATTACHMENTS
44
42
35
25
37
4
13
16
14
43
2
11
32
7
20
19
7
27
46
15
43
24
42
24
28
50
45
30
48
18
45
12
36
22
26
45
4
23
28
44
17
44
27
40
25
9
25
47
3
5
31
34
10
8
18
26
6
21
27
41
45
44
33
18
32
49
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

130624A1

PACKAGE

KIT Consists Of : 1 - 45

1шт.

130625A1

PACKAGE

KIT Consists Of : 8,34,35,36

1шт.

130626A1

PACKAGE

KIT Consists Of : 20 - 23

1шт.

130627A1

PACKAGE

KIT Consists Of : 11,13 - 17

1шт.

180413A1

PACKAGE

KIT Consists Of : 46 - 50

1шт.

1

PIN

2шт.

2

PIN

1шт.

3

CIRCLIP

3шт.

4

LEVER

2шт.

5

LEVER

1шт.

6

PIVOT

2шт.

7

LEVER

1шт.

8

SPRING

2шт.

9

PIN

1шт.

10

PIN

2шт.

11

BEARING

1шт.

12

CIRCLIP

2шт.

13

CIRCLIP

1шт.

14

SPACER

1шт.

15

PIN Roll

1шт.

16

HOUSING

1шт.

17

HANDLE

1шт.

18

NUT M10

4шт.

19

FRAME

1шт.

20

814-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

2шт.

21

SPACER

2шт.

22

E44769

NUT

M8

2шт.

23

ABSORBER

1шт.

24

ROLLER

4шт.

25

BOLT

4шт.

26

BUSHING

2шт.

27

BUSHING

4шт.

28

BUSHING

2шт.

30

ARM Inner

1шт.

31

ARM Outer

1шт.

32

CIRCLIP

2шт.

33

PIN

1шт.

34

STOP

2шт.

35

WASHER 8 mm

2шт.

36

NUT

2шт.

37

FRAME

1шт.

40

SPACER

1шт.

41

WASHER

2шт.

42

NUT M8

4шт.

43

WASHER

4шт.

44

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

6шт.

45

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

6шт.

46

BELLOWS

1шт.

47

PLUG

5шт.

48

CLIP

7шт.

49

PLUG

2шт.

50

CLIP

4шт.
