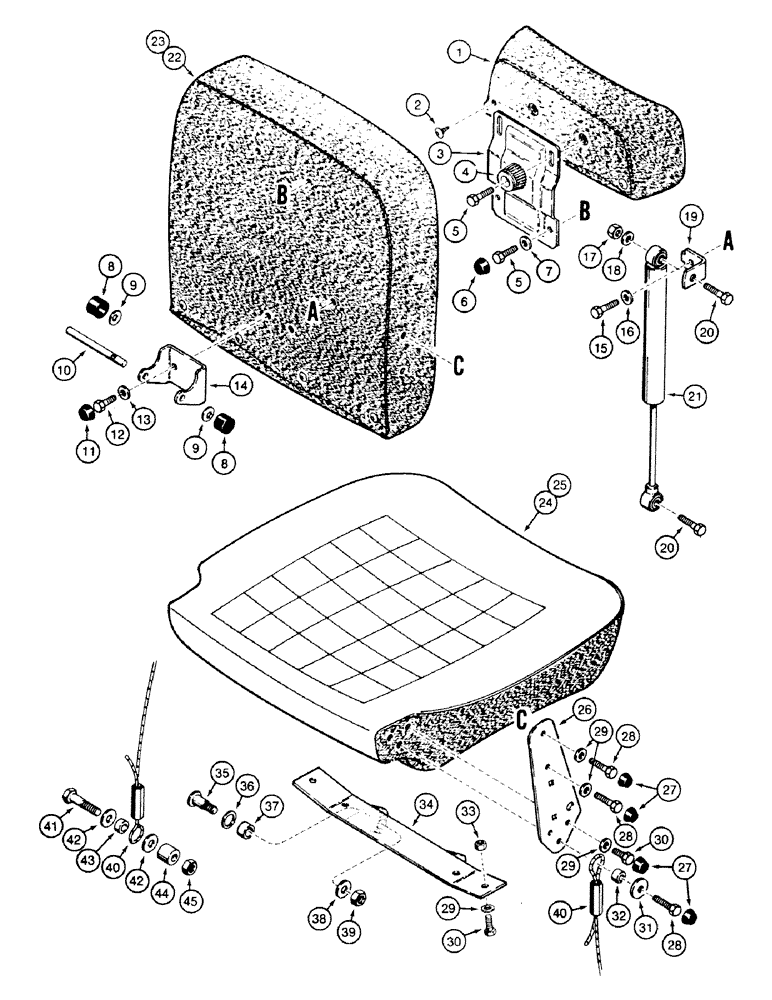

Запчасти Case 580SK (9-118) - STANDARD SUSPENSION SEAT ASSEMBLY (14MAN.S), NOT FOR PRESTIGE (09) - CHASSIS/ATTACHMENTS

E47201

SEAT ASSY.

See Figures 9-116, 9-122, 9-126 Consists of : 1 - 21,23,25-45

1шт.

Vinyl

1шт.

E46091

SEAT ASSY.

See Figures 9-116, 9-122, 9-126 Consists of : 1 - 22,24,26-45

1шт.

Cloth

1шт.

138709A1

PACKAGE

HEADREST

1шт.

Vinyl

1шт.

138709A1

PACKAGE

HEADREST With : 1 - 7

1шт.

Cloth

1шт.

1

HEADREST

1шт.

2

E45488

DOOR COVER

STUD

2шт.

3

SUPPORT

1шт.

4

E46915

BUTTON

KNOB

2шт.

5

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

4шт.

6

D145428

DOOR COVER

CAP

2шт.

7

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

138703A1

PACKAGE

KIT Includes : 8,9,10,15 - 21,35 - 39 See Figure 9-122

1шт.

a

138708A1

PACKAGE

KIT Consists of : 8 - 16,23,25 - 30,33-39

1шт.

b

138706A1

PACKAGE

KIT Consists of : 8 - 16,22,24,26 - 30,33 - 39

1шт.

8

D145407

ROLLER

2шт.

9

D145410

WASHER

2шт.

10

3216891R1

PIN

1шт.

11

D145428

DOOR COVER

CAP

2шт.

12

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

2шт.

13

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

14

D145426

STIRRUP

CLEVIS

1шт.

138705A1

PACKAGE

KIT Shock Absorber Consists Of : 15 - 21

1шт.

15

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

1шт.

16

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

10 mm

1шт.

17

825-1410

NUT,M10, Cl 8

1шт.

18

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

19

D145430

SUPPORT

1шт.

20

814-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd

2шт.

21

E45907

SHOCK ABSORBER

1шт.

22

E45909

BACKREST

CUSHION

1шт.

Cloth

1шт.

23

E45905

BACKREST

CUSHION

1шт.

Vinyl

1шт.

24

E45908

CUSHION ASSY.

1шт.

Cloth

1шт.

25

E45904

CUSHION ASSY.

1шт.

Vinyl

1шт.

26

D145427

GUSSET

BRACE

2шт.

27

D145428

DOOR COVER

CAP

10шт.

28

814-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

6шт.

29

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

10шт.

30

814-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

6шт.

31

D145429

WASHER

8 mm

2шт.

32

D145400

SPACER

2шт.

33

825-1408

NUT,M8, Cl 8

2шт.

34

D145425

SUPPORT

1шт.

35

3216885R1

SCREW

PIN

2шт.

36

3216886R1

WASHER

2шт.

37

3216887R1

BUSHING

2шт.

38

895-11012

WASHER,13.5mm ID x 24mm OD x 2.5mm Thk

2шт.

39

829-1412

NUT,M12, Cl 10.9

2шт.

40

D145392

CABLE RETAINER

2шт.

41

814-10050

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8

2шт.

42

D145402

WASHER

10 mm

4шт.

43

D145400

SPACER

2шт.

44

D145401

SPACER

2шт.

45

D145403

LOCK NUT

M10

2шт.
