(10.500.AO[02]) - EXHAUST SYSTEM, CATALYST, SUPPORT

Запчасти Case 580N EP (10.500.AO[02]) - EXHAUST SYSTEM, CATALYST, SUPPORT (10) - ENGINE

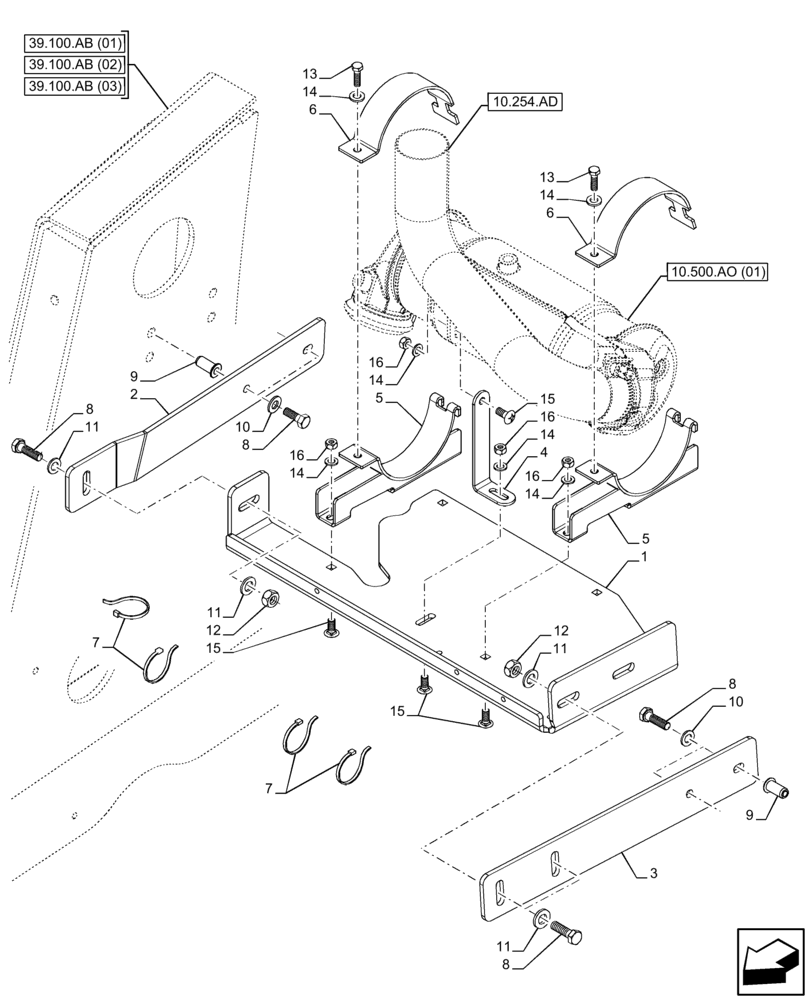

Схема запчастей Case 580N EP - (10.500.AO[02]) - EXHAUST SYSTEM, CATALYST, SUPPORT (10) - ENGINE
39.100.ab (01)
2
9
3
5
8
14
10.500.ao (01)
8
10.254.ad
7
14
11
11
39.100.ab (02)
4
16
10
9
13
13
15
14
14
8
7
6
10
8
12
16
14
16
6
11
15
1
11
12
14
16
15
39.100.ab (03)
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47611118

SUPPORT

PM Cat

1шт.

2

84413387

BRACKET

RH

1шт.

3

84413384

BRACKET

LH

1шт.

4

47520919

BRACKET

PM Cat Outlet

1шт.

5

47520912

SUPPORT

PM Cat Base

2шт.

6

47520915

COLLAR CLAMP

2шт.

7

L11541

CABLE TIE,203.2mm L, Nylon

4шт.

8

614-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd

7шт.

9

87417721

THREADED INSERT,M10 x 1.5-6H x 29 L

4шт.

10

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

11

896-15010

WASHER,11mm ID x 24mm OD x 3mm Thk

6шт.

12

829-1410

NUT,M10 x 1.5, Cl 10.9

3шт.

13

814-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

2шт.

14

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

8шт.

15

811-8020

CARRIAGE BOLT,Sht Sq Nk, M8 x 1.25 x 20mm, Cl 8.8

6шт.

16

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

6шт.
